建筑隔震新装置，铸就校舍安全工程坚实之盾

原创 教育部规划中心 教育之弦 收录于话题#绿色 智慧和面向未来的新校园11个

为全面贯彻党的教育方针，落实立德树人根本任务，教育部学校规划建设发展中心首创“建设绿色、智慧和面向未来的新校园”引领性教育创新工程。围绕教育高质量发展，从新时代教育的新使命出发，将校园作为学校改革创新的承载体，结合新理念、新技术、新工艺，打造绿色校园样本，树立绿色校园标杆，推广绿色校园典型案例，为全国校园规划建设提供有益借鉴和参考。切实需求

我国自然灾害多发，防灾减灾至关重要。党的十八大以来，党中央坚持保障人民生命安全，全面提高公共安全保障能力，提升地质、地震等自然灾害防御工程标准。住房和城乡建设部为进一步提升建设工程抗震性能，减轻地震灾害风险，保障人民生命财产安全，起草了《建设工程抗震管理条例（征求意见稿）》，其中规定：位于高烈度设防地区、地震重点监视防御区的新建学校、幼儿园、医院、养老机构、应急指挥中心、应急避难场所等公共建筑应当采用隔震减震技术，保证发生本区域设防地震时不丧失建筑功能。

校舍工程直接关系到广大师生的生命安全和亿万家庭幸福、事关社会和谐稳定的民生工程，因此校安工程责任重于泰山。党中央、国务院十分关心学校建设和安全问题，特别是2008年四川汶川“5.12”特大地震发生后，党中央多次作出重要批示，要求在全国范围实施中小学校舍安全工程，全面提高校舍安全水平，把中小学校舍建成安全、牢固、经得起检验的建筑。

新建校舍必须符合重点设防类抗震设防标准，是校安工程的重要要求之一，尤其是位于地震重点监视防御区和七度以上地震高烈度区的校舍。位于八度区的甘肃省宕昌县职业中等专业学校实训楼，作为国内首栋采用超低摩擦系数摩擦摆隔震装置的建筑，为校安工程提供了有益借鉴和参考。

据中国地震台网正式测定，2020年12月28日20时46分，甘肃陇南市宕昌县发生3.9级地震，震源深度13千米，震中位于北纬33.83度，东经104.45度。距离此次地震震中仅有10公里的宕昌县职业中等专业学校实训楼在此次地震中表现出良好的适应性，展现了隔震技术和产品的优越性。

▲地震震中位置

地震发生时，距离此次地震震中仅有10公里的宕昌县职业中等专业学校实训楼顶层正在培训上课，据当时在6层教室经历地震的老师和学生们普遍反映震感轻微、摆动不明显。为什么经历同一个地震，处于地面的人们感觉震感强烈，而位于建筑物顶层，理应经受“放大”作用后的地震效应的师生，却基本感受不到地震呢？这栋学校实训楼里面究竟藏着什么秘密？

技术揭秘

原来，这栋外表看似与平常建筑无异的实训楼，实际上并不简单，它是国内首栋采用超低摩擦系数摩擦摆隔震装置的建筑。通常的大楼，整个建筑与基础连为一体；而上述实训楼的大楼基础与众不同，在建造过程中，上部楼体与基础隔开，中间加装了建筑摩擦摆隔震支座。正是这些隔震支座，不仅承受了大楼的竖向荷载，同时还通过支座的水平滑动变形，隔绝了地震传给上部楼体的能量，大大降低地震作用的影响，因而使得楼内的人群对地震的感受十分轻微或无感。

隔震技术介绍

隔震技术是一种有效减轻地震作用的新技术，即在传统抗震结构中增加隔震支座，来消耗地震能量，达到减小地震对建筑物影响的作用。由于隔震技术显著的抗震性能，并在多次地震中得到了检验，目前国家正在出台政策大力推广隔震技术。减隔震技术的工作原理可见下图。

▲隔震原理图项目介绍

宕昌县职业中等专业学校实训楼由中央企业中国建设科技集团旗下的中国建筑标准设计研究院有限公司负责本项目的减隔震设计和专项总承包，同时提供自主研发的超低摩擦系数摩擦摆隔震装置产品（CBS-FPSII）。

甘肃省是我国地震高发、高烈度区，省政府要求对全省抗震设防烈度8度及以上的地震高烈度地区的学校教学楼、学生宿舍、医院医疗用房、幼儿园等人员密集公共建筑采用基础隔震技术。宕昌县位于甘肃省陇南市，属于地震高烈度区。根据中国地震台网速报目录，本次地震震中周边 200 公里内近 5 年来发生 3 级以上地震共 97 次，最大地震是 2017 年 8月 8 日在四川阿坝州九寨沟县发生的 7.0 级地震（距离本次震中 91 公里）。

为了贯彻中央保障人民生命安全的精神，建筑摩擦摆隔震支座新技术及新科技产品被应用在了宕昌县职业中等专业学校实训楼工程建设中，该项目于2019年11月底通过验收。此次地震中，该新技术产品表现出了良好的适应性，出色实现了保障人民生命安全的重要使命。

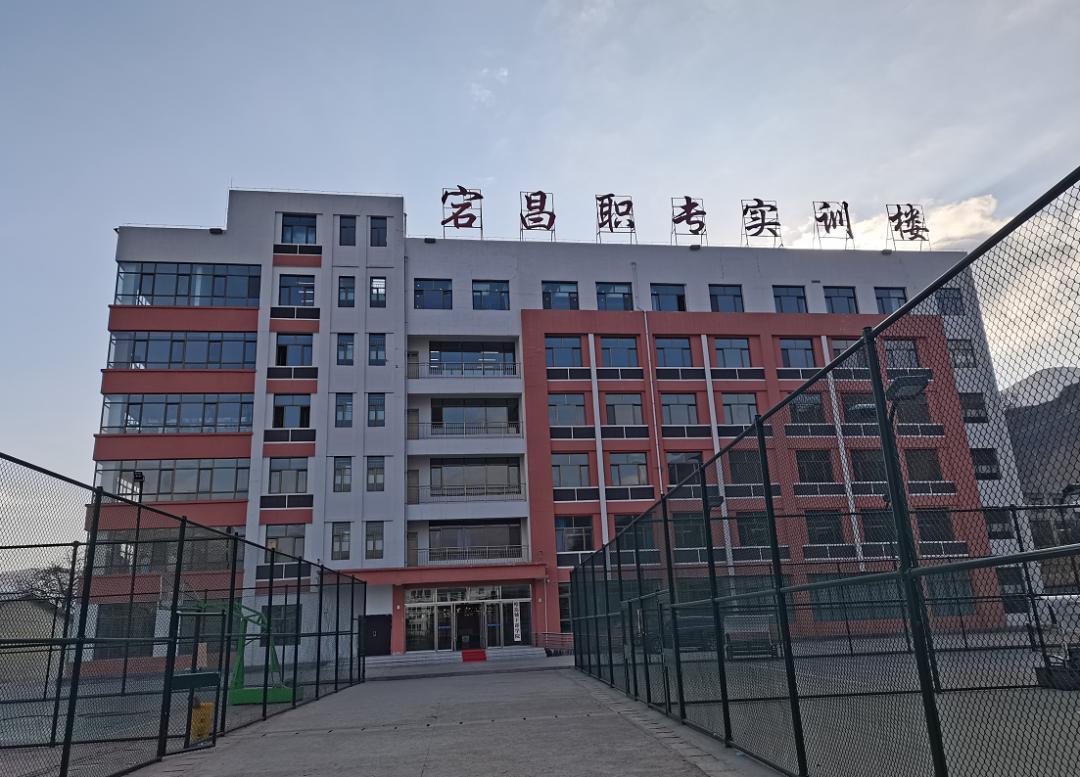

宕昌县职业中等专业学校震后外景

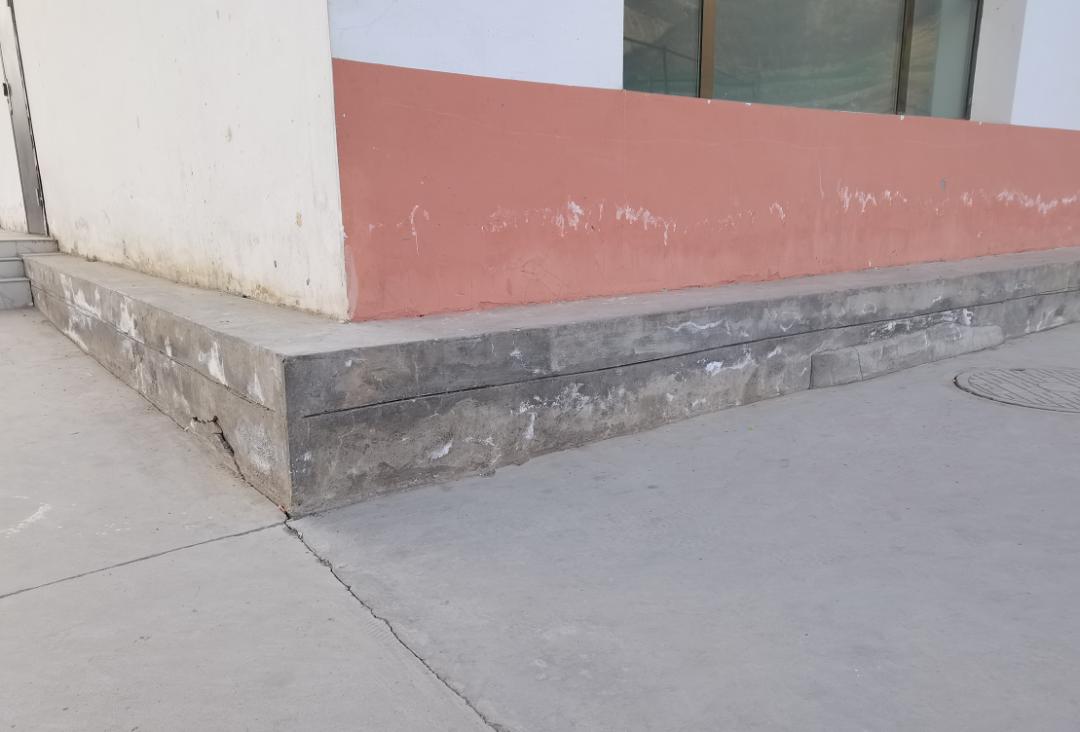

实训楼室外隔震缝完好无损

核心技术

超低摩擦系数摩擦摆隔震支座的减震效果较普通摩擦系数的支座可至少提高30%以上。随着国家标准《建筑隔震摩擦摆支座》开始实施，摩擦摆隔震支座相较传统橡胶隔震支座具有承载力大、大变形无损伤和稳定可靠等性能优势，倍受隔震行业关注和认可。宕昌县职业中等专业学校实训楼在本次地震中的优异表现，验证了隔震技术在地震中的抗震优越性和安全可靠性；也验证了建筑摩擦摆隔震支座产品的可靠性。

▲隔震模型演示

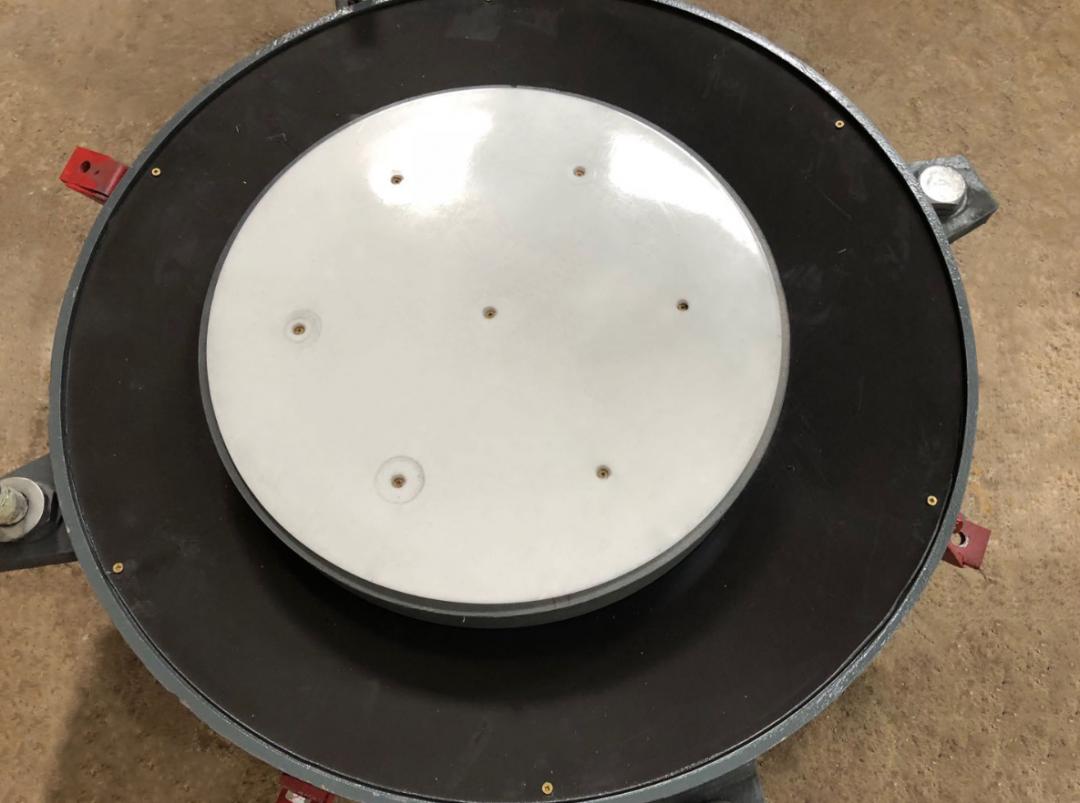

摩擦摆内部构造

本项目安装图片
