【技术控】不看不知道，这家医院潜伏着这些节水高科技！

2021-05-21 15:35

来源：澎湃新闻·澎湃号·政务

原创姚晶珊唐吉云复旦大学附属华山医院

医院，作为7*24小时紧张运转，一秒钟都不得停歇的社会场所，您是否想过，这里的供水、用电、用气精准管理的要求之高？

单从用水这件“小事”来看，华山医院坚持技术与管理双管齐下，下好“绣花”功，做好精细活，2017-2020年医院年用水总量分别为89.4万、82.2万、67.9万、67.5万立方米，逐年下降，2020年较2017年用水总量下降21.9万立方米，省出了88个标准游泳池水量（一个标准游泳池的容积约为2500立方米）。

全国节约型公共机构示范单位

全国能效领跑者

上海市节水型单位

……

华山医院在获得这一系列荣誉称号后，又获上海市水务局、上海市机关事务管理局颁发的2021年“上海市节约用水示范（标杆）单位”，是全市仅有的两家之一、市卫生健康系统唯一一家。

想知道吗，

这88个游泳池的水，

是怎么省出来的呢？

智慧赋能，精准追踪，不负每一滴水

地处上海静安中心地段，华山医院总院占地面积小，而楼房的年纪不小，“螺蛳壳里做道场”，对医院后勤管理能力的挑战是巨大的。“寸土寸金”的空间利用几乎已经是极致，要摸清老房子“家底”几何，需要勇气，更需要细心、耐心和耐力。从楼宇、到楼层、到房间，从看得见、摸得着的水电气设备、量表，到看不到的埋管布线，全部实勘、测绘、建模。查摸清楚既有水电气动力管道的每一根“动脉静脉”，这一套操作是个难啃的“硬骨头”，但是啃下来了。

作为上海市首家采用既有建筑反向测绘建立BIM模型的医疗单位，华山医院后勤保障部门通过这套可视化模型的不断细化内涵、创新运用，实现了全院外部管网、门急诊和住院部区域的每一根管道、每一个阀门等详细数据可查询。在重点楼层采用AR与现场实景数字化孪生等技术，实现多平台数据融合共享，帮助医院逐步完成后勤信息化、数字化、智慧化建设。

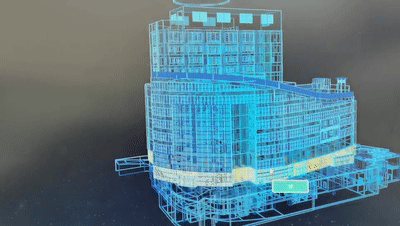

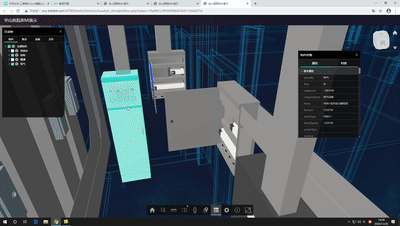

基于BIM模型的综合管理系统

就用水而言，这一套智慧系统可以分级、分区，实时监控用水数据。医院严格按照水平衡测试要求，计量表具安装到单元、到户、到设备，先后安装162个远传智能水表，建立了完善的计量网络，实现实时监控用水、及时异常报警、智能数据分析、统一报表管理、在线计量率监测等功能，第一时间高效判断漏水点的范围，“跑冒滴漏”藏无可藏，最终实现节水减排。

近三年，通过地下勘测和听漏措施，共修复漏点16处；通过维修改造节水器具实现100%覆盖安装和使用，且保障漏失率低于2%。

华山医院后勤管理智慧化平台

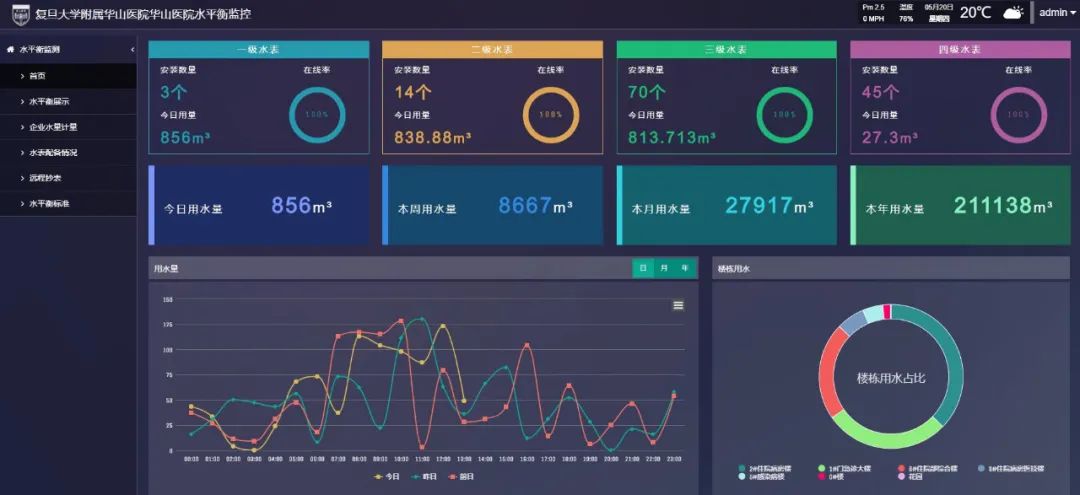

水平衡管理界面

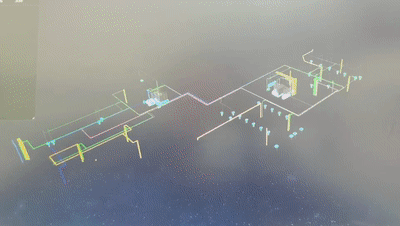

水平衡实时电子拓扑图

当然，这项科技赋能远远不止于用水，各项后勤配电、燃气等数据逐步集成于此，随着数据库的日渐壮大，BIM模型所承载的功能还将不断升级，赋能医院后勤全方位管理。

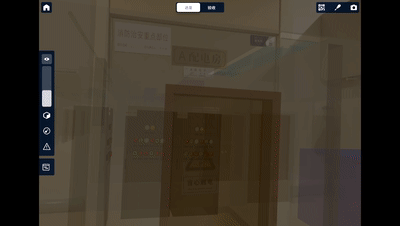

正在建立和不断完善中的AR系统

回收转换，从无到有，用好每一滴水

在非常规水资源利用方面，医院动足了脑筋。医疗场所废水不同于其他公共建筑可以进行污水处理回收再利用，也不处于沿河沿海，无充足的自然水源甚至地下水可以利用，因此合理规划和实现高效转换尤为重要。

此外，凭借强大的能源管理技术团队，设备改造、创新举措不断涌现。本领过硬的技术团队成为了把设想从图纸变成果的硬核担当。

3号楼雨水回收系统

兼顾安全和效能，经过大量调研，华山医院在2020年建成医院3号楼雨水回收利用系统，水箱设计容量8立方米左右。3号楼旁的华山大道公用厕所人流量大，平均每天用水十余吨。3号楼屋面倾角便于雨水回收，且考虑到用水传输的损失率最小，所以选择这幢楼为回收利用区域。这里的雨水经过回收、过滤、杀菌等处理后，优先替代自来水用于华山大道冲厕所使用。理论预估测定，一年可节约原用水量的一半（实际收益依赖于上海的雨水情况）。
