身高225米的TA，滴滴循环的冷却水丨科普央企那些事儿

看了那么多烟囱，都没TA的大

八月正午的阳光，都没TA耀眼

身高225米的TA，滴滴循环的冷却水

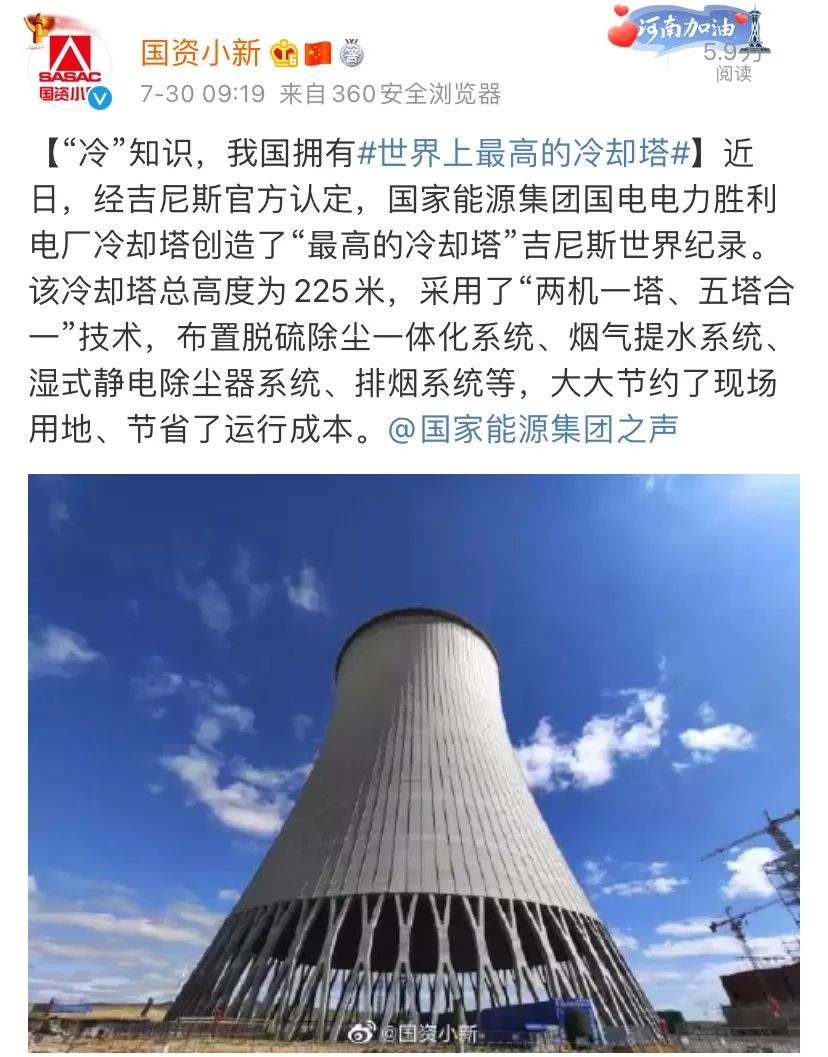

近日

吉尼斯世界纪录认证官

颁发了“最高的冷却塔”证书

国家能源集团胜利电厂冷却塔

总高度为225米，比之前印度保持的

世界纪录202米的冷却塔高出23米

被认定创造“最高冷却塔”吉尼斯世界纪录

“基建狂魔”荣誉墙又增一枚闪亮勋章

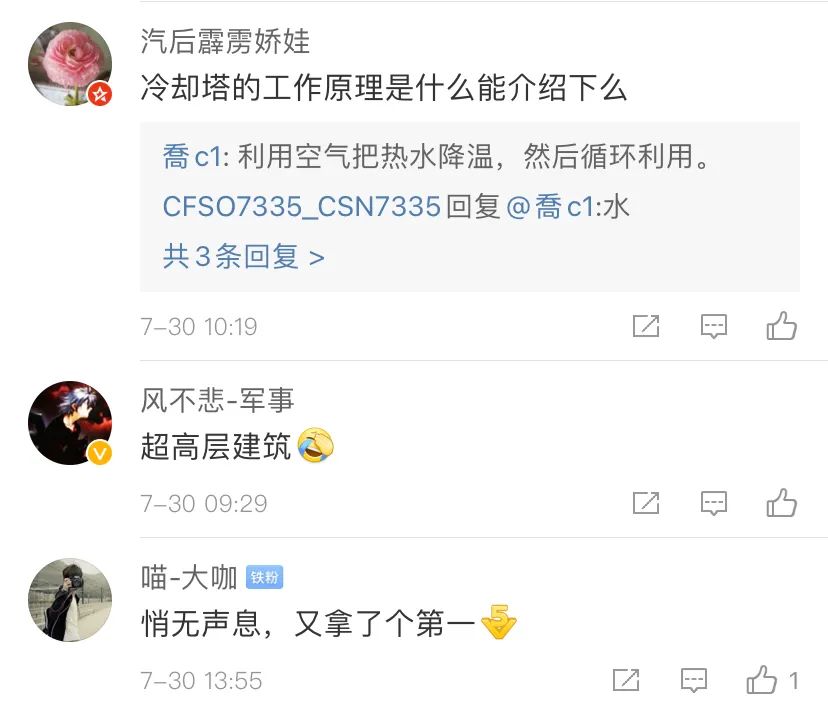

听说大家想了解冷却塔的工作原理

一起跟随小新去探秘吧~

“大烟囱”是做什么用的？

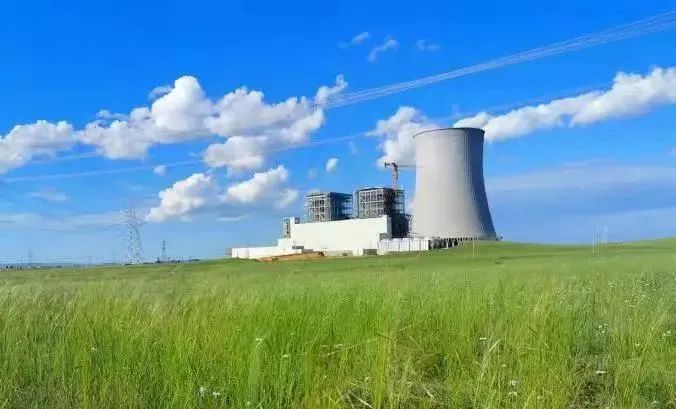

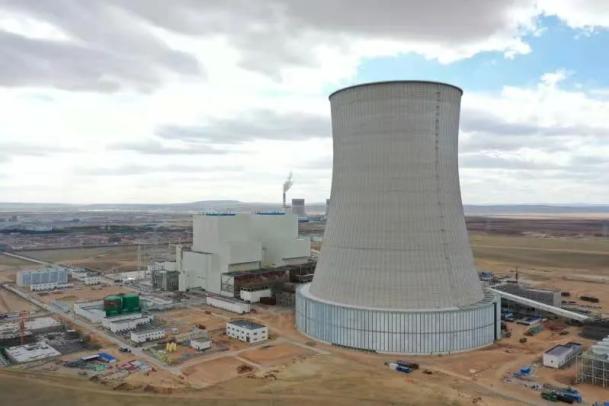

走近位于内蒙古锡林浩特市的胜利电厂

最引人注目的就是一座高高的塔

大多数火电厂都有这样的高塔

因为它们常年冒着“白烟”

很多人喜欢叫它们“烟囱”

这些烟囱其实有个学名

冷却塔

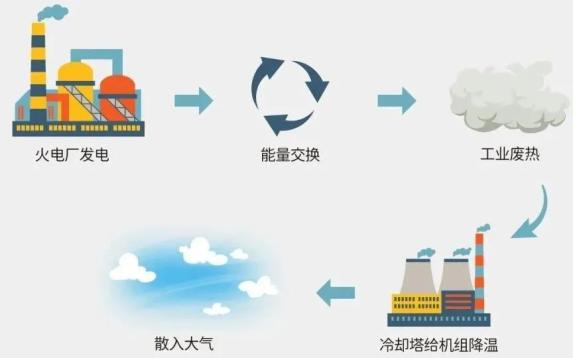

火电等传统能源发电

是个“花式烧开水”的过程

“烧开水”能量交换后的工业废热

需要通过冷却塔传输给空气并散入大气

作为火电厂的必要设备

大部分冷却塔使用冷水给机组降温

胜利电厂的冷却塔

与传统冷却塔不同

它可以根据所在地

寒冷、风大、干旱的地理环境

采用自然通风冷却的方式

将进入凝汽器中的蒸汽冷凝成水

供机组循环利用

这样，大大减少了机组的用水量

因为独特的冷却方式

这种冷却塔也被行业称为空冷塔

“大烟囱”为啥建那么高？

胜利电厂根据当地

冬寒夏炎、温差大、

无霜期短、冻土深、

降雨量少、蒸发量大等气象自然条件

综合考虑施工造价和未来运营成本

决定采用

“烟塔合一+两机一塔+五塔合一”

的技术方案

什么是“烟塔合一”？

将烟囱和冷却塔合二为一

取消烟囱，利用冷却塔排放烟气

这样，冷却塔既有散热功能

又替代烟囱排放脱硫后的洁净烟气

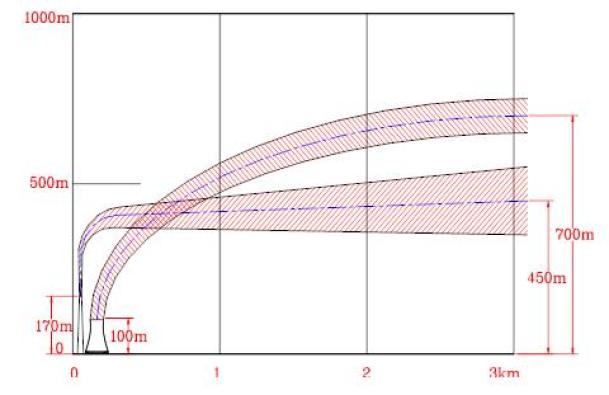

根据流体力学理论计算及烟气排放观测成果

在大多数天气情况下

烟塔合一不仅排放效果更好

还有助于降低烟气污染物的最大落地浓度

有效防止脱硫石膏雨的产生

更加环保

什么是“两机一塔”？

两机一塔是指

两台机组共用一座空冷塔

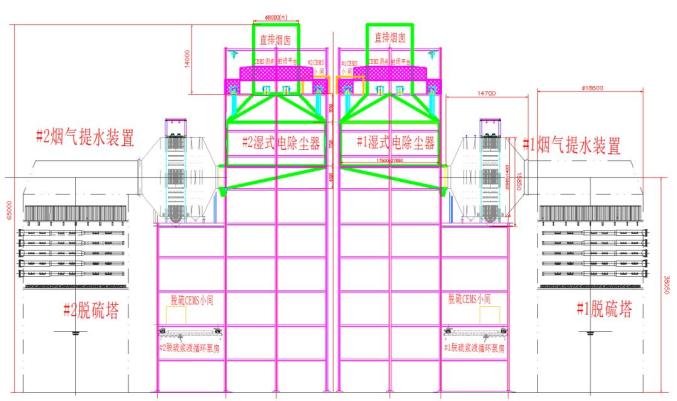

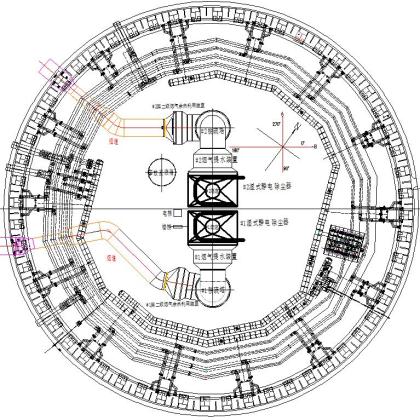

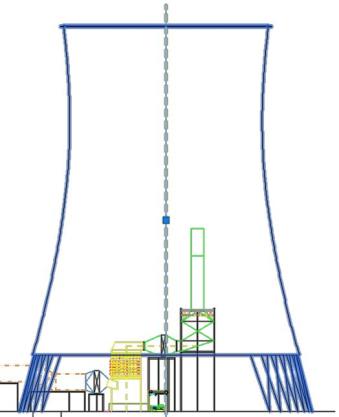

什么是“五塔合一”？

脱硫吸收塔、烟气提水装置

湿式静电除尘器、排烟筒

布置在一座空冷塔内

循环水冷却

空冷散热器垂直布置于冷却塔零米平台上，高度32.8米，完成主机循环水的冷却。

脱硫除尘一体化

脱硫除尘一体化系统布置于塔中心区域，完成脱硫、除尘功能。

净烟气提水

净烟气提水装置布置于脱硫除尘一体化系统后，完成烟气提水功能。

湿式静电除尘

湿式静电除尘器布置于烟气提水装置后，完成除尘功能。

排烟系统

排烟系统布置于烟气提水装置后，净烟气由此装置排至间冷塔随热空气排出塔外。

综上所述

正是“烟塔合一+两机一塔+五塔合一”的技术

造就了冷却塔

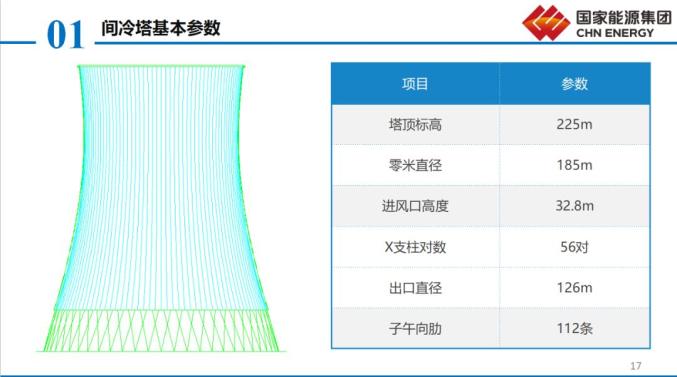

外缘直径185米，总高度225米

作为国内首家使用该技术方案的电厂

胜利电厂的这座冷却塔

也凭技术实力

成为“世界第一高冷却塔”

破纪录的同时

新技术新突破

也为我国火电厂烟塔技术的发展

提供了可借鉴经验

“大烟囱”的造价、环保性能如何？

在经济效益方面

胜利电厂的冷却塔

前期基建费用节约了近5000万

占地节约8000平方米

投产后每年预计降低运维费用近200万

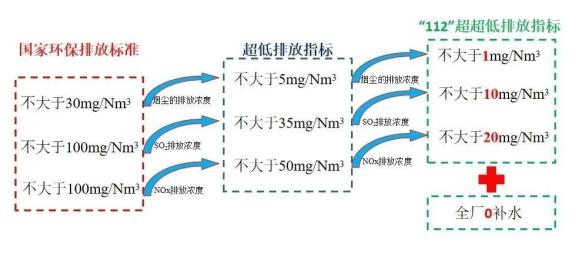

在环保性能方面

它的排放标准达到

“112”超超低排放指标

烟尘排放浓度不大于1mg/Nm3

二氧化硫排放浓度不大于10mg/Nm3

氮氧化物排放浓度不大于20mg/Nm3

远优于国家环保排放标准！

如今

国家能源集团的很多火电厂

都像胜利电厂一样

奋进在建设清洁高效美丽电站的路上

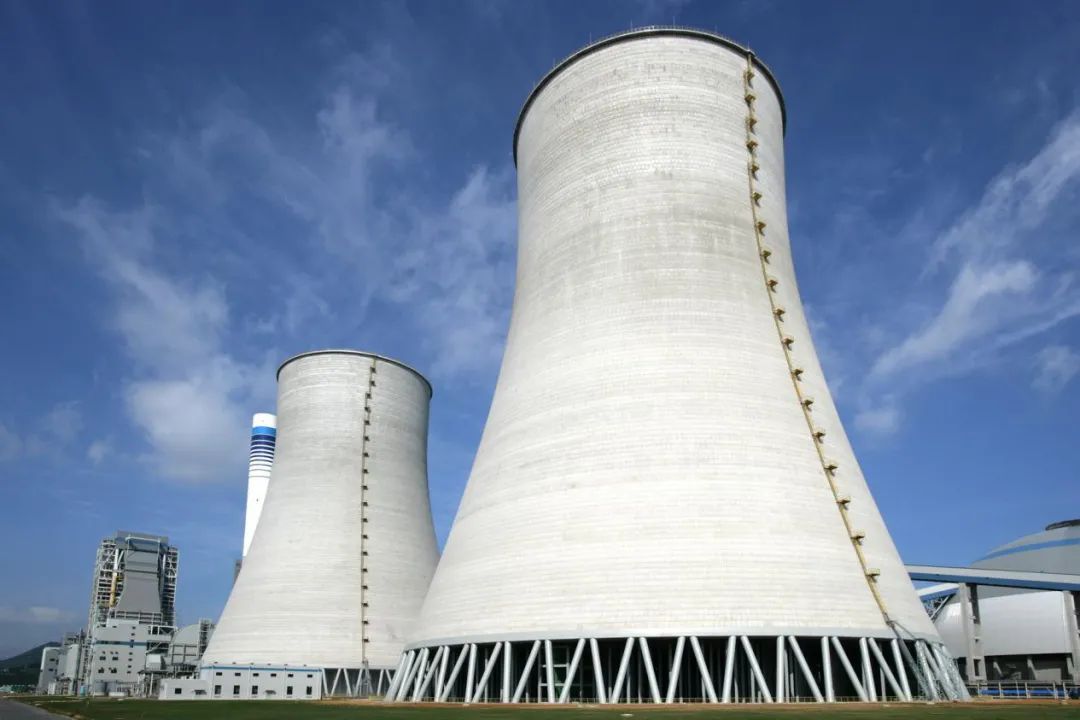

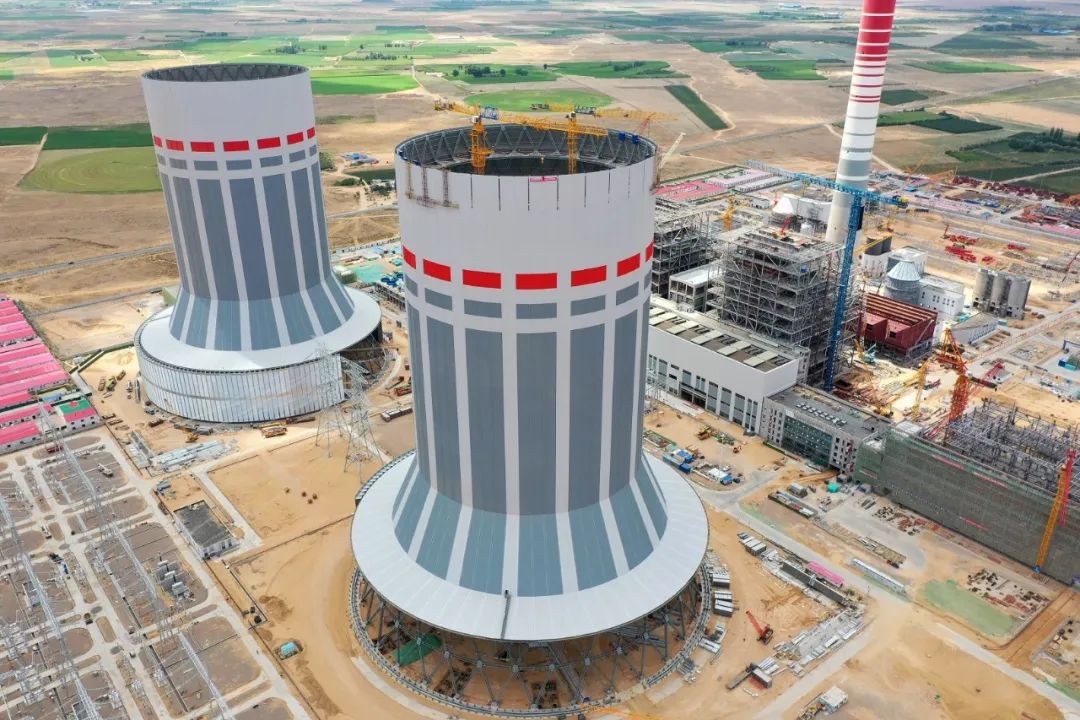

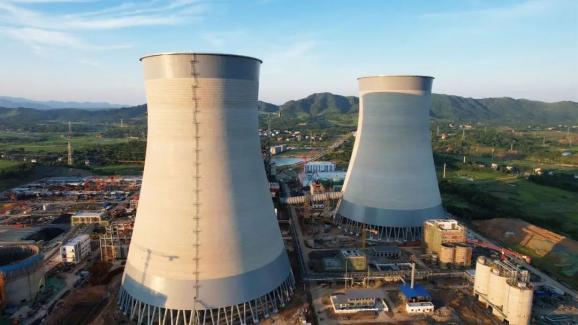

▲国家能源集团国电电力上海庙公司冷却塔由“锥体+展宽平台+圆柱体+加强环”四部分组成，主体结构共18层，总高190.2米，就连负责施工的塔吊都高达210米，安装精度在5毫米内，是世界最大的钢结构冷却塔。▲国家能源集团浙江公司宁海电厂的冷却塔，是亚洲首个特大型海水冷却塔，采用国内首创的“海水二次循环”技术，实现“温排水”的零排放，开我国海滨电厂海水冷却之先河。▲国家能源集团湖南公司永州电厂的冷却塔，是国内最南端的高位收水排烟冷却塔，采用的“烟塔合一”“高位收水”技术，在我国南方高温高湿地区首次应用。

生态电站的建成不是终点

而是新生活、新奋斗的起点

做为绿色低碳转型发展的排头兵

不断刷屏世界纪录，推动行业高质量发展

央企建设者信心满满！
