【复材资讯】航空发动机用自愈合碳化硅陶瓷基复合材料研究进展

摘要：为满足高性能航空发动机在高温燃气环境下长时间使用要求,碳化硅基自愈合陶瓷基复合材料(SHCMC)正朝着抗高温水蒸气侵蚀的方向发展.本文首先从SHCMC的应用要求出发,阐述了 SHCMC的结构设计原则;并以近年来SHCMC的氧化研究进展为出发点,详细综述了目前SHCMC所面临的挑战;在此基础上,从提高自愈合玻璃相高温水蒸气条件下稳定性出发,介绍了目前SHCMC的研究进展.一种在水蒸气条件下具有宽温区高效愈合能力的陶瓷基复合材料符合未来发展的趋势.

关键词：航空发动机；陶瓷基复合材料；热端部件；自愈合；抗氧化性能；高温水蒸气；玻璃相；高温稳定性

DOI:10.16080/j.issn1671-833x.2023.19.048

作者

单庆亮1，胡建宝2，李浩林1，杨笑言1，苟凌轩1，陈建军1

（1. 浙江理工大学，杭州 310018；2. 中国科学院上海硅酸盐研究所，上海 201899）

正文

随着航空工业的不断发展，新一代飞机需具备超机动性、超音速巡航、低油耗、低环境污染等优异性能，而这很大程度上需要通过提升航空发动机性能来实现。作为现代航空工业皇冠上最闪耀的一颗明珠，就军用领域航空发动机而言，未来主要发展趋势是进一步提高平均级压比和推重比，而对于民用航空发动机而言，降低油耗、提高安全性、进一步提高增压比和涵道比是主要发展方向 [1–6]，因此，进一步提高发动机燃烧室温度和降低结构部件质量对于实现上述目标至关重要。这对发动机涡轮叶片、尾喷管调节片、燃烧室衬底和火焰稳定器等航空发动机的主要热结构部件（图 1[6]）提出了更为严苛的要求：在高温、高压、应力及湿氧等条件下保证可靠性及较长的使用寿命。目前，高温合金材料存在耐温较低、密度大且需要复杂冷却系统等缺点，已无法满足未来航空发动机发展的需求。连续碳化硅纤维增强碳化硅陶瓷基复合材料（SiCf /SiC）具有低密度、耐高温、抗氧化、高比强度、高比模量、非脆性断裂失效等众多优点，因此，将替代部分高温合金，成为新一代高性能航空发动机热端部件的重要候选材料 [7–9]。

陶瓷基复合材料优异的非脆性断裂行为主要是通过对纤维 / 基体之间界面相进行优化，使其具有诱导基体裂纹在纤维表面偏转来实现 [10]，最为典型的界面相为热解碳（PyC）。复合材料结构组元多、非均质、各向异性，导致材料中存在大量孔隙和裂纹，裂纹或气孔会成为氧气的扩散通道，一旦氧气通过气孔和基体裂纹扩散并与纤维、界面发生反应，复合材料将会失去非脆性断裂行为（脆化），进而导致灾难性破坏。实际服役条件下，复合材料会承受循环应力作用，基体和界面中会产生裂纹，使氧气扩散通道显著增加，从而加速复合材料的失效。

因此，为了提高复合材料的使用寿命，纤维与界面的保护至关重要，这需要复合材料具有自愈合功能，在高温氧化过程中，原位生成自愈合玻璃相将裂纹填充，阻止氧化介质对界面及纤维进行侵蚀。为实现上述目的，对自愈合组元提出如下要求[11–14]：（1）快速的玻璃相生成能力，减少裂纹愈合前氧化介质对纤维和界面的侵蚀；（2）所生成玻璃相具有合适的黏滞流动能力，以提高裂纹愈合效果；（3）所生成玻璃相具有较高的介质扩散阻力，以减弱氧化介质的扩散。满足上述要求的自愈合组元物质主要是一些含硼物质，如硼单质、硼碳化合物、硅硼化物和硅硼碳化物等，这些含硼相组分可在较宽温度范围的氧化气氛下形成氧化物玻璃相（如 B2O3、B2O3–SiO2），玻璃相在毛细管力作用下填充并愈合复合材料内部裂纹和缺陷，阻止氧气扩散，进而保护易氧化的组分 [14–18]。氧化产生的B2O3 可在 500~900 ℃对复合材料提供有效的保护，而富硅的 B2O3–SiO2 则可在更高的温度（900~1200 ℃）保护复合材料。在航空发动机运行过程中，碳烃化合物燃烧会产生大量的水蒸气，约占燃气体积的 5%~10%[19]，自愈合陶瓷基复合材料（SHCMC）的实际应用环境为高温水氧环境，为满足航空发动机热端部件的使用要求，SHCMC 需满足高温、水蒸气 / 氧气、复杂应力等耦合条件下的长时间使用要求。本文将对 SHCMC 的结构设计原则、现阶段 SHCMC 面临的挑战及提高 SHCMC 高温水蒸气条件下裂纹愈合能力的方法 3 方面的研究进展进行介绍。

1 自愈合陶瓷基复合材料结构设计原则

理想状况下，自愈合机制可多次修复损伤，自愈合引入的目的是阻止或限制氧气向材料内部的扩散，自主、重复使用的 SHCMC 可满足许多严苛条件下的使用要求。从结构角度出发，SHCMC 的设计主要包括界面设计和自愈合基体设计两个方面 [20]。

1.1 界面设计

纤维 / 基体之间的界面设计应满足应用的所有要求，包括承受高温氧化气氛及彼此之间热学兼容性 [21]。对于界面层的材料选择，应优先选择层状材料，如 PyC、BN 及 MAX 相等。虽然 MAX 相具有良好的层状结构、抗氧化性和自愈合能力 [22]，但其结晶取向和易解理面通常垂直于纤维方向，因此很难作为界面候选材料。

为了提高复合材料抗氧化性，可通过向 PyC 界面中添加硼以使其具有自愈性 [23]。硼添加有两种作用：（1）改善 PyC 的各向异性；（2）增加PyC 界面相的抗氧化性（硼可氧化产生 B2O3 以愈合裂纹）[24–25]。另外，用 BN 界面代替 PyC 界面 [26]，六方BN 具有层状晶体结构，氧化生成的B2O3 可在不大于 1100 ℃的范围内对裂纹进行有效愈合 [27–28]。

具有层状晶体结构的材料非常有限，目前，层状概念已从晶体结构层面延伸至微观结构层面，例如多层界面，不但包含裂缝偏转材料（如PyC/BN），而且包含氧化后易形成玻璃相的材料（如TiC、SiC 或 B4C）（图2[29]）。为了获得最佳的自愈性能和裂纹偏转效果，每一层的厚度通常为几 nm 或几十 nm[29–30]。这种多层界面具有以下优点：（1）多界面的存在使裂缝偏转的可能性大幅增加；（2）SiC 部分取代了 PyC 或六方 BN，使易氧化相减少。另外，当这些界面处于氧化气氛时还具有自愈合功能：由 BN 或 B4C 氧化形成的液态玻璃相在毛细管力作用下沿裂纹路径对其进行封填，或由 SiC 氧化形成的固相氧化物堵塞局部纳米尺度的裂纹，使纳米尺度裂纹在更短时间或更低的温度被氧化物愈合，从而显著提高复合材料寿命。如 Naslain 等 [31] 的研究表明，在 600 ℃的应力作用下（复合材料完整率为 40% 时），具有多层自愈合界面的 SiC/SiC 复合材料比仅有 PyC 界面的复合材料的使用寿命从 30 h 提升至 140 h。

1.2 自愈合基体设计

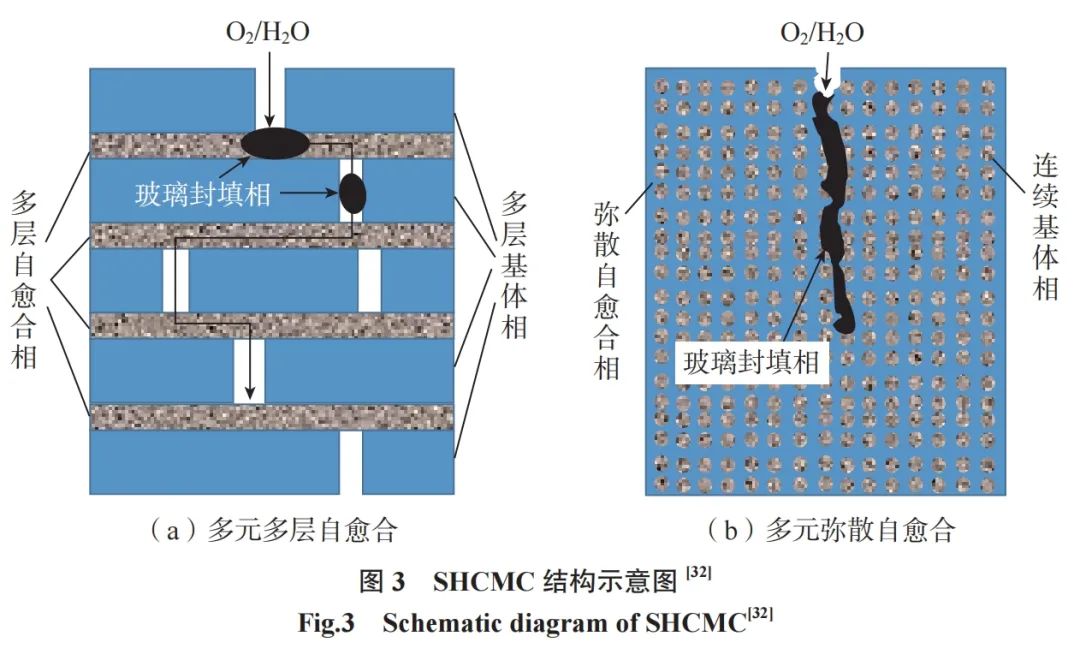

为使基体获得自愈合性能，同样可将含硼化合物引入至基体中，比如B4C，根据复合材料中自愈合组元的分布方式，可将陶瓷基复合材料的基体结构分为多元弥散自愈合和多元多层自愈合两种：（1）多元多层自愈合基体（图3（a）[32]）是将 SiC、B4C或 Si–B–C 交替沉积形成层状结构，包裹于纤维表面，如法国 Snecma 公司已成功将具有多元多层自愈合基体的陶瓷基复合材料应用于航空发动机中 [31] ；（2）弥散自愈合结构（图3（b）[32]）是 将 含 硼 组 分（如B 单质、B4C 等）以颗粒弥散形式引入至SiC 基体中，当基体出现裂纹时，裂纹附近的含硼组分发生氧化并将裂纹愈合（图4）[33]。Cao 等 [34] 利用浆料浸渍法（Slurry infiltration）将 B4C颗粒引入 Cf /SiC 中，并通过反应熔渗（RMI）制 备 出 致 密 的 Cf /SiC–SiBC 复合材料，考察其在不同温度下（800 ℃、1000 ℃和 1200 ℃）的抗氧化性能。结果表明，Cf /SiC–SiBC复合材料在所考察温度区间氧化后的强度保留率均高于 Cf /SiC。其 中 B2O3 可在相对较低的温度（500~1000 ℃）有 效 发 挥 作 用，而富 SiO2 的玻璃相在相对较高的温度（1000~1500 ℃）下更有效。因此，在氧化气氛中形成的硼硅酸盐玻璃相可在氧化初始阶段有效填充基体裂纹，可极大限制氧气向易氧化的纤维和界面区域的扩散，从而提高复合材料的使用寿命。如在高温空气疲劳测试中（1200 ℃，0.1 Hz，120 MPa），Ruggles-Wrenn 等 [35] 研究发现，具有自愈合基体的 SiC/SiC–B4C 复合材料比 SiC/SiC 复合材料的使用寿命从 ~10 h 大幅提升至 221 h。

2 现阶段自愈合陶瓷基复合材料面临的挑战

无论材料所处何种温度和环境，自愈过程均需首先形成玻璃相，玻璃相在毛细管力的作用下填充基体中的裂纹，填充于裂纹的玻璃相会限制氧气介质向复合材料内部扩散，当沿裂纹的基体成分发生氧化而产生氧气消耗时，这种扩散受到进一步限制。虽然自愈合基体 / 界面在一定温度范围内可有效愈合裂纹，但仍存在一定的局限，例如在空气气氛下，自愈合玻璃相 B2O3 在大于 900 ℃时熔体黏度显著降低并开始挥发，对复合材料的保护作用下降；而 SiC 组元在超过 1000 ℃时才开始氧化，虽然 B2O3 能加速 SiC 的氧化并降低其氧化温度，但初期形成的硼硅酸盐（B2O3–SiO2）的黏度反而会降低，因此氧气在 B2O3–SiO2 玻璃熔体中的扩散速度更快，使复合材料的氧化加速 [36]。随着 B2O3 的不断挥发，玻璃相中 SiO2 含量逐渐增加，熔体的黏度开始上升，对复合材料的保护作用逐渐改善。

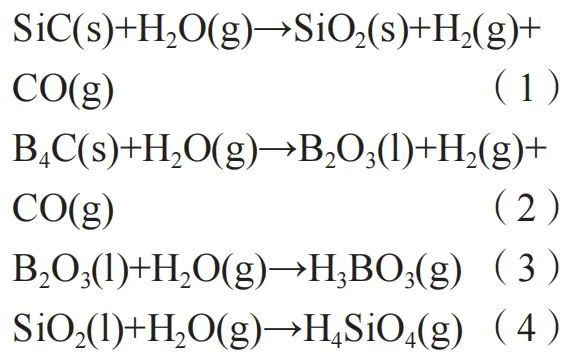

然而在航空发动机运行过程中，碳烃化合物燃烧会产生大量的水蒸气， SHCMC 的实际应用环境为高温水氧环境。此环境下，B4C 和 SiC 会与水蒸气发生如下反应 [37–39]。

B2O3 可 在 600 ℃与水蒸气发生反应形成易挥发物质（式（3）），同时，B2O3 与 H2O 的反应也会加速B4C 的氧化，由于 B2O3 的大量消耗致使其愈合裂纹能力大幅减弱。高温时，水蒸气的存在同样会加速 SiC的氧化以及 SiO2 的损耗（式（4））。此外，B2O3 在 B2O3–SiO2 中的活度近似理想活度 [40]，SiO2 的引入并不能显著降低 B2O3 的挥发。Jacobson 等 [36]的研究表明，在 700 ℃、10% H2O/O2环境下的 H3B3O6 蒸汽压比 1% H2O/O2 环境下高两个数量级。由于水蒸气的存在，玻璃相会严重消耗，导致裂纹自愈合能力下降。如图 5（a）[41]和（b）[41] 所示，在高温水蒸气条件下，SHCMC 中的裂纹与孔洞很难得 到 愈 合。 并 且 Ruggles-Wrenn等 [42] 研 究 发 现， SiCf /SiC–B4C 复合材料在水蒸气存在下的高温抗蠕变能力显著弱于空气气氛（图5（c）和（d））。针对含硼 SHCMC 在高温水蒸气环境下裂纹愈合能力较差的缺陷，目前国内外科研人员主要从两方面着手解决：一是设计多层自愈合基体或涂层 [41–46]；二是选用高温抗氧化性能更好的 Si–B–C–N 作为自愈合基体 [47–49]。虽然上述优化在一定程度上提高了 SHCMC 内部的裂纹愈合能力，如多层自愈合基体或涂层可使复合材料内部裂纹部分或几乎愈合，但复合材料表面裂纹很难愈合。而 Si–B–C–N 自愈合基体氧化后所形成的 SiO2 氧化层容易析晶，由于SiO2 与基体的热失配，使得表面氧化层易开裂和剥离 [47]，因此在循环氧化下，复合材料的整体抗氧化能力同样会显著下降。含硼 SHCMC 在不同氧化条件下的裂纹愈合能力如表1 统计所示。从表 1 中可以看出，在空气气氛下，复合材料表面和内部的裂纹均可完全愈合。然而，在水蒸气存在的条件下，复合材料内部裂纹虽然可以部分愈合，但其表面裂纹很难愈合。其主要原因为：在水蒸气的侵蚀过程 中，自 愈 合 玻 璃 相（B2O3–SiO2）的网络结构受到破坏致使其稳定性变差，因此，为了提高 SHCMC 在高温水蒸气条件下愈合裂纹的能力，必须强化玻璃相（B2O3–SiO2）网络结构以提高其在高温水蒸气环境下的稳定性。

3 提高自愈合陶瓷基复合材料抗高温水氧侵蚀的方法

SHCMC 在高温水蒸气条件下裂纹愈合能力下降的本质是自愈合玻璃相在此环境下的稳定性较差（B2O3 易挥发，SiO2 易析晶），导致无足够玻璃相将裂纹愈合。若使自愈合玻璃相在高温水蒸气条件下的稳定性得到提高，则复合材料在此条件下的裂纹愈合能力必定大幅改善。

3.1 自愈合玻璃相 – 硅酸盐玻璃

自愈合玻璃相主要由硼 / 硅酸盐玻璃组成，其中硅酸盐玻璃是由硅氧四面体 [SiO4] 以顶点相连而组成的三维架构网络，这些网络不像石英晶体那样远程有序，却是其他二元、三元、多元硅酸盐玻璃结构的基础 [50]。根据无规则网络学说，可将氧化物分为网络生成体氧化物、网络外体氧化物和中间体氧化物 3大类 [51]。不同氧化物的单键强度如表 2 所示 [52–54]。

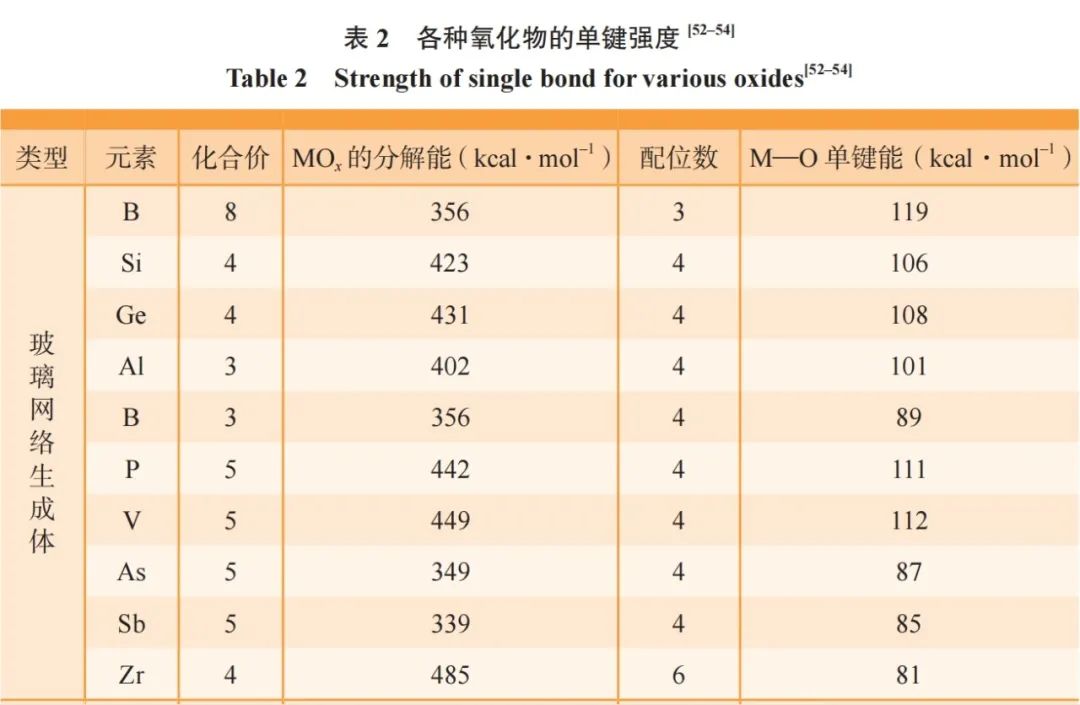

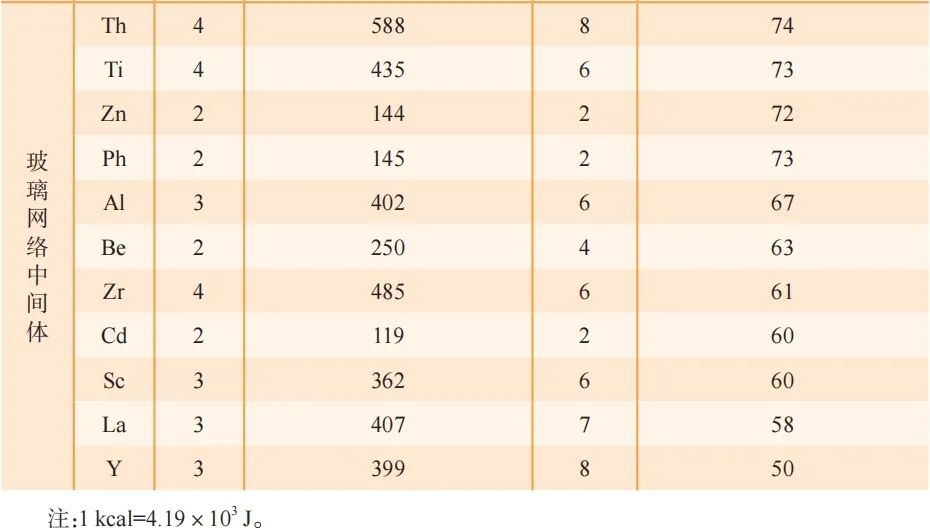

（1）网络生成体氧化物。可单独生成玻璃，在玻璃中能形成特有网络结构。M—O 键（M 代表网络生成离子）为离子、共价混合键，M—O 单键能比较大，一般超过 80 kcal/mol，阳离子（M）配位数一般是 3 或 4，阴离子 O2– 的配位数为 2[51]。

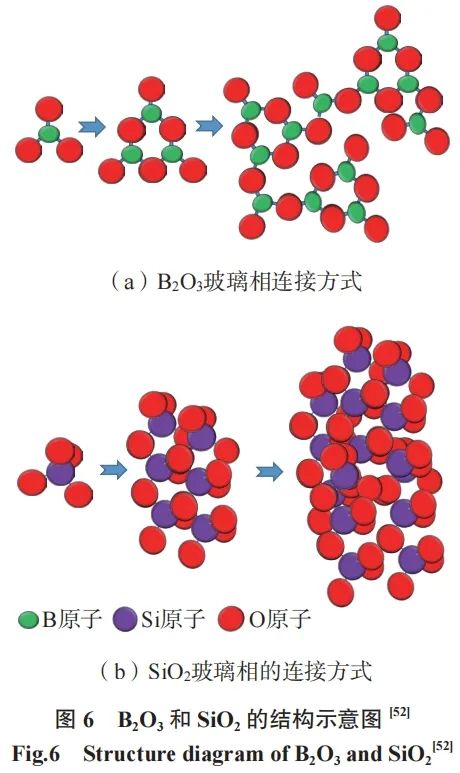

单纯含有 SiO2 和 B2O3 的熔体，由于它们的结构差异较大（图6[52]，其中前者为框架结构，后者是层状结构），因此不能形成均匀一致的熔体。高温冷却过程中，将会各自富集，形成互不相溶的两相玻璃（分相），因此二者在高温下很难相互限制彼此的挥发。张成弢等 [55] 在研究高温下SiO2–B2O3二元系组元的活度中发现，SiO2 的含量并不会明显引起 B2O3 的活度曲线负偏，B2O3 与 SiO2 的活度曲线近似于理想曲线。

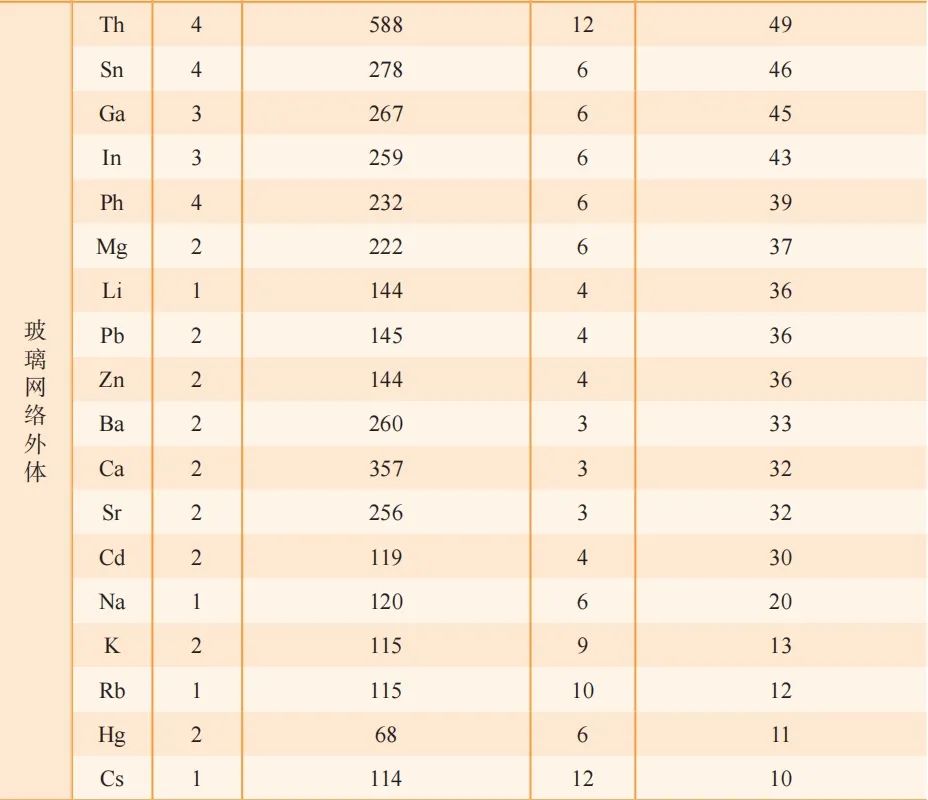

（2）网络外体氧化物。不能单独生成玻璃，不参与玻璃网络结构，一般处于玻璃网络之外。M—O 键（M 代表玻璃网络外离子）主要为离子键，电场强度小，单键能小于 60kcal/mol。因 M—O 键的离子性强，其氧离子 O2– 易摆脱阳离子约束，是“游离氧”的重要提供者 [51]。适量的网络外体氧化物添加会对 B2O3 的挥发起一定限制作用。戴长红等 [56] 测定了 CaO–B2O3 体系中 B2O3 的活度，如图 7（a）所示，随着 CaO 含量的增加，B2O3 的活度曲线存在明显的负偏（试验温度1450 ℃）。Stolyarova等 [57] 在 MgO–B2O3 体系活度研究中发现，MgO 会使 B2O3 的高温活度大幅降低（图7（b））。从上述研究中可以得出结论，网络外体氧化物可降低熔融态下 B2O3 的活度，而 SiO2 对B2O3 的活度不会产生较大影响。适当网络外体氧化物的加入是产生上述现象的主要原因，会改变氧化硼的结构，吸收游离氧后，硼氧三角体[BO3] 会转变为硼氧四面体 [BO4]，其结构从层状转变为框架 [53–54]，从而降低 B2O3 在高温下的活度。若加入网络外体氧化物过多，多提供的“游离氧”反而又会破坏 [BO4] 之间的“桥氧”，使得硼酸盐玻璃中的桥氧含量下降，玻璃的稳定性降低，氧化硼的活度升高，而上述现象也被称为“硼反常”现象。虽然适当地加入网络外体氧化物会提高 B2O3 的稳定性，但是这些游离氧的存在也会严重破坏 SiO2 的网络结构，减少 SiO2 熔体中桥氧数量，降低其黏度。表 3[51] 为不同网络外体氧化物给出游离氧的本领。（3）中间体氧化物。一般不能单独生成玻璃，作用一般介于网络生成体和网络外体之间，单键能在 60~80kcal/mol 之间，配位数一般为 6，但在获取“游离氧”后，阳离子配位数变为4[52]。当配位数为 4 时，会进入玻璃的网络结构中，起补网作用 [51]。常见的网络中间体氧化物有 Al2O3、BeO、TiO2、ZnO2、Ga2O3 等，中间体氧化物同时存在给出和夺取“游离氧”的本领。一般来说，电场强度越大，夺取能力越大，而电场强度越小，则给出能力越大 [50]，中间体离子大致按 [BeO4]>[AlO4]>[GaO4]>[TiO4]>[ZnO4][52]顺序夺取“游离氧”。

通过上述分析发现，网络中间体氧化物由于具有特殊的结构特性及价键特性，可吸收硼硅酸盐玻璃熔体中的“游离氧”，使其自身结构由[MO6] 转变为 [MO4]，以此修补因水蒸气侵蚀而破损的硅酸盐网络结构，提高自愈合玻璃相的高温水蒸气条件下的稳定性。

3.2 中间体氧化物在提高玻璃相高温稳定性方面的应用

自愈合玻璃相受水蒸气侵蚀时，水分子所提供的游离氧（羟基）会破坏硼硅酸盐玻璃中的桥氧，导致其稳定性下降。若能将游离氧吸收，则硼硅酸盐玻璃的高温稳定性必将大幅提升。根据无规则网络学说，氧化物可分为玻璃网络生成体、玻璃网络外体和玻璃网络中间体（Al2O3、TiO2、ZnO2、Ga2O3 等），在一定条件下，玻璃网络中间体会参与玻璃网络结构形成，从而修补破损的玻璃网络 [53]。

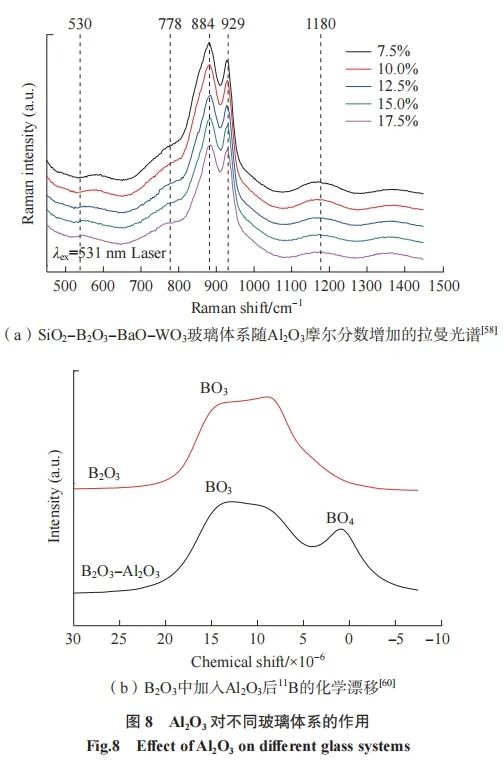

Lee 等 [58] 在固体氧化物电池密封（SOFC）材料的研究中发现，Al2O3 的添加有利于提高硼硅酸盐玻璃的热稳定性，如图 8（a）显示；随着 Al2O3 的加入，含有较多桥氧的 Q2 振动峰有明显增强趋势。Nagai 等 [59] 的 研 究 表 明，B2O3 在Al2O3+B2O3 混合液相中的活度表现出明显负偏（温度为1373~1423 K）。Chu 等 [60] 研究发现，Al2O3 加入至B2O3 中后，[BO4] 的峰开始出现（图8（b）），说明 Al2O3 提高了硼酸盐玻璃的稳定性。Alvari 等 [61] 在 ZrB2–SiC–B4C 的氧化试验中发现，1700 ℃氧化时，由于 ZrO2 的形成，使氧化层变得相对致密。上述研究表明，玻璃中间体氧化物可提高自愈合玻璃相的高温稳定性。

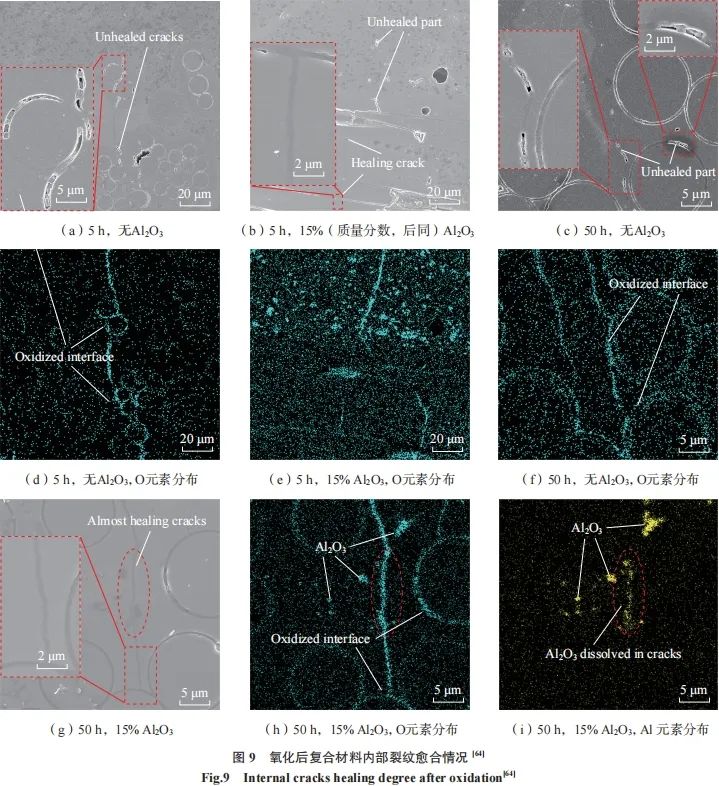

目前为止，已有从提高自愈合玻璃相高温稳定性出发对陶瓷基复合材料自愈合性能进行改善的报道。Shan 等 [62–63] 通过浆料浸渍工艺将Al2O3 引入 SiC/SiC–B4C 陶瓷基复合材料的基体中，研究了改性前后复合材料在 1100~1200 ℃高温水蒸气条件下的氧化行为，发现，Al2O3 可显著限制 SiO2 析晶，且改性后的 SiC/SiC–B4C 陶瓷基复合材料氧化层更加光滑致密；进一步对复合材料进行预制裂纹后发现，经 Al2O3 改性后的陶瓷基复合材料的表面裂纹和内部裂纹可迅速愈合（图9[64]），且复合材料氧化后的强度保留率显著提高，与此同时，短期氧化时，Al2O3 改性后复合材料氧化层表面依然可检测到 B2O3 的存在。Miao 等 [65–66] 利用溶胶凝胶法制备了 SiBCNZr 陶瓷，研究了其在 1500 ℃的抗氧化性能，研究结果表明，随着氧化时间延长，由于 B2O3 的挥发会在氧化层中形成许多小孔，ZrSiO4 的形成可以有效抑制 SiO2 玻璃相的挥发（图10）。Luan 等 [67] 通过 CVI 工艺制备了 C/SiC–SiHfBCN 复合材料，并研究了其在 1200~1400 ℃水蒸气条件下的自愈合能力，由于 HfSiO4 的形成，使得 SiO2–HfO2 玻璃体系的黏度和热稳定性得以提升，提高了复合材料的自愈合性能。4 结论

（1）目前，SHCMC 面临的主要挑战是自愈合玻璃相在高温水蒸气条件下的稳定性较低，导致无充足玻璃相愈合裂纹，因此改善自愈合玻璃相的高温稳定性是提高 SHCMC 裂纹愈合效率的关键。近年来的研究虽在一定程度上提高了 SHCMC 在高温水蒸气条件下的裂纹愈合效率（玻璃相的稳定性），但单一改性物质对自愈合玻璃相的有效作用温度范围有限，如 Al 基通常作用范围为1000~1300 ℃，Zr 基和 Hf 基等通常作用范围大于 1300 ℃，因此，如何提高 SHCMC 在宽温区水蒸气条件下裂纹愈合效率依然是目前 SHCMC研究的重点，也是 SHCMC 得以大规模应用的关键。将多种改性物质同时引入陶瓷基复合材料的基体或相应自愈合涂层中，有望实现陶瓷基复合材料在宽温区的高效自愈合。

（2）SHCMC 愈合效率的提升与很多因素有关，除上面所提到的提升自愈合玻璃相高温稳定性外，也可从缩小裂纹尺寸方面入手。裂纹愈合的驱动力为毛细管力，裂纹尺寸越小，毛细管力越大，裂纹越容易被玻璃相填充，与此同时，裂纹尺寸越小，所填充玻璃相与外界接触的反应面积越小，从而越不容易被水蒸气完全侵蚀而挥发失效。如果在基体内引入纳米增强机制（SiC 纳米线、BN 纳米管和 C 纳米管等）强化基体，提升SHCMC 基体的损伤容限，约束裂纹扩展，缩小裂纹尺寸，也可成为提升SHCMC 裂纹愈合效率的重要途径。

参 考 文 献

[1] NASLAIN R. Design, preparation andproperties of non-oxide CMCs for application in engines and nuclear reactors: An overview[J].Composites Science and Technology, 2004, 64(2):155–170.

[2] 董绍明 , 周海军 , 胡建宝 , 等 . 浅析极端环境下服役陶瓷基复合材料的构建 [J]. 中国材料进展 , 2015, 34(10): 741–750, 782.

DONG Shaoming, ZHOU Haijun, HU Jianbao, et al. The design of ceramic matrix composites served in extreme environment[J]. Materials China, 2015, 34(10): 741–750, 782.

[3] CHRISTIN F. Design, fabrication, and application of thermostructural composites (TSC) like C/C, C/SiC, and SiC/SiC composites[J]. Advanced Engineering Materials, 2002, 4(12): 903–912.

[4] ELAM S, EFFINGER M, HOLMES R, et al. Lightweight chambers for thrust cellapplications[C]//36th AIAA/ASME/SAE/ASEE Joint Propulsion Conference and Exhibit. Reston: American Institute of Aeronautics and Astronautics, 2000.

[5] ROBINSON R C, HATTON K S. SiC/SiC leading edge turbine airfoil tested under simulated gas turbine conditions: NASA/CR–1999–209314[M]. Cleveland: National Aeronautics and Space Administration, Glenn Research Center, 1999.

[6] 杨金华 , 董禹飞 , 杨瑞 , 等 . 航空发动机用陶瓷基复合材料研究进展 [J]. 航空动力 , 2021(5): 56–59.

YANG Jinhua, DONG Yufei, YANG Rui, et al. Progress of ceramic matrix composites for aero engine[J]. Aerospace Power, 2021(5): 56–59.

[7] NASLAIN R R. Processing of nonoxide ceramic matrix composites: An overview[M]//Advanced Inorganic Fibrous Composites V. Stafa: Trans Tech Publications Ltd., 2006: 64–74.

[8] LAMOUROUX F, BERTRAND S, PAILLER R, et al. Oxidation-resistant carbonfiber-reinforced ceramic-matrix composites[J]. Composites Science and Technology, 1999, 59(7): 1073–1085.

[9] SAVINO R, DE STEFANO FUMO M, PATERNA D, et al. Aerothermodynamic studyof UHTC-based thermal protection systems[J]. Aerospace Science and Technology, 2005, 9(2): 151–160.

[10] CARRÈRE N, MARTIN E, LAMON J. The influence of the interphase and associated interfaces on the deflection of matrix cracks in ceramic matrix composites[J]. Composites Part A: Applied Science and Manufacturing, 2000, 31(11): 1179–1190.

[11] NASLAIN R. Fibre-matrix interphases and interfaces in ceramic matrix composites processed by CVI[J]. Composite Interfaces, 1993, 1(3): 253–286.

[12] JACOBSON N S, OPILA E J, LEE K N. Oxidation and corrosion of ceramics and ceramic matrix composites[J]. Current Opinion in Solid State and Materials Science, 2001, 5(4): 301–309.

[13] GEE S M, LITTLE J A. Oxidation behaviour and protection of carbon– carbon composites[J]. Journal of Materials Science, 1991, 26(4): 1093–1100.

[14] ISOLA C, APPENDINO P, BOSCO F, et al. Protective glass coating for carbon–carbon composites[J]. Carbon, 1998, 36(7–8): 1213–1218.

[15] FERRARIS M, MONTORSI M, SALVO M. Glass coating for SiCf /SiC compositesfor high-temperature application[J]. Acta Materialia, 2000, 48(18–19): 4721–4724.

[16] CHENG L F, XU Y D, ZHANG L T, et al. Effect of coating defects on oxidation behavior of three dimensional C/SiC composites from room temperature to 1500 ℃[J]. Journal of Materials Science, 2002, 37(24): 5339–5344.

[17] SMEACETTO F, SALVO M, FERRARIS M. Oxidation protective multilayer coatings for carbon–carbon composites[J]. Carbon, 2002, 40(4): 583–587.

[18] HATTA H, SOHTOME T, SAWADA Y, et al. High temperature crack sealant based on SiO2–B2O3 for SiC coating on carbon–carbon composites[J]. Advanced Composite Materials, 2003, 12(2–3): 93–106.

[19] YANG W B, ZHANG L T, CHENG L F, et al. Oxidation behavior of C/SiC composite with CVD SiC–B4C coating in a wet oxygen environment[J]. Applied Composite Materials, 2009, 16(2): 83–92.

[20] 马晓康 , 殷小玮 , 范晓孟 , 等 . 碳化硅陶瓷基复合材料的自愈合及结构吸波一体化研究进展 [J]. 航空材料学报 , 2018, 38(5): 1–9.

MA Xiaokang, YIN Xiaowei, FAN Xiaomeng, et al. Progress on self-healing and structure-wave absorbing integration of silicon carbide ceramic matrix composites[J]. Journal of Aeronautical Materials, 2018, 38(5): 1–9.

[21] KERANS R J. Issues in the control of fiber-matrix interface properties in ceramic composites[J]. Scripta Metallurgica et Materialia, 1994, 31(8): 1079–1084.

[22] KOBAYASHI K, MAEDA K, SANO H, et al. Formation and oxidation resistance of the coating formed on carbon material composed of B4C–SiC powders[J]. Carbon, 1995, 33(4): 397–403.

[ 2 3 ] E K L U N D P, B E C K E R S M , JANSSON U, et al. The Mn+1AXn phases: Materials science and thin-film processing[J]. Thin Solid Films, 2010, 518(8): 1851–1878.

[24] JACQUES S, GUETTE A, BOURRAT X, et al. LPCVD and characterization of boroncontaining pyrocarbon materials[J]. Carbon, 1996, 34(9): 1135–1143.

[25] JACQUES S, GUETTE A, LANGLAIS F, et al. Preparation and characterization of 2D SiC/SiC composites with composition-graded C(B) interphase[J]. Journal of the European Ceramic Society, 1997, 17(9): 1083–1092.

[26] EINSET E O, PATIBANDLA N B, LUTHRA K L. Processing conditions for boron nitride coatings in fiber bundles via chemical vapor deposition[J]. Journal of the American Ceramic Society, 1994, 77(12): 3081–3086.

[27] OGBUJI LINUS U J T. A pervasive mode of oxidative degradation in a SiC–SiC composite[J]. Journal of the American Ceramic Society, 2005, 81(11): 2777–2784.

[28] MORSCHER G N, BRYANT D R, TRESSLER R E. Environmental durability of BN-based interphase (for SiCf /SiCm composites) in H2O containing atmospheres at intermediate temperatures[M]. New York: John Wiley & Sons, Inc., 1997.

[29] BERTRAND S, DROILLARD C, PAILLER R, et al. TEM structure of (PyC/SiC)nmultilayered interphases in SiC/SiC composites[J]. Journal of the European Ceramic Society, 2000, 20(1): 1–13.

[ 3 0 ] B O U I X J , B E RT H E T M P, BOSSELET F, et al. Physico-chemistry of interfaces in inorganic-matrix composites[J]. Composites Science and Technology, 2001, 61(3): 355–362.

[ 3 1 ] N A S L A I N R , G U E T T E A , REBILLAT F, et al. Boron-bearing species inceramic matrix composites for long-term aerospace applications[J]. Journal of Solid State Chemistry, 2004, 177(2): 449–456.

[32] 张立同 , 成来飞 . 自愈合陶瓷基复合材料制备与应用基础 [M]. 北京 : 化学工业出版社 , 2015.

ZHANG Litong, CHENG Laifei. Preparation and application basis of self-healing ceramic matrix composites[M]. Beijing: Chemical Industry Press, 2015.

[33] TONG C Q, CHENG L F, YIN X W, et al. Oxidation behavior of 2D C/SiC composite modified by SiB4 particles in inter-bundle pores[J]. Composites Science and Technology, 2008, 68(3–4): 602–607.

[34] CAO X Y, YIN X W, FAN X M, et al. Effect of PyC interphase thickness on mechanical behaviors of SiBC matrix modified C/SiC composites fabricated by reactive melt infiltration[J]. Carbon, 2014, 77: 886–895.

[ 3 5 ] R U G G L E S - W R E N N M B , CHRISTENSEN D T, CHAMBERLAIN A L, et al. Effect of frequency and environment on fatigue behavior of a CVI SiC/SiC ceramic matrix composite at 1200 ℃[J]. Composites Science and Technology, 2011, 71(2): 190–196.

[36] JACOBSON N, FARMER S, MOORE A, et al. High-temperature oxidation of boron nitride: I, monolithic boron nitride[J]. Journal of the American Ceramic Society, 2004, 82(2): 393–398.

[37] VIRICELLE J P, GOURSAT P, BAHLOUL-HOURLIER D. Oxidation behaviour of a boron carbide based material in dry and wet oxygen[J]. Journal of Thermal Analysis and Calorimetry, 2001, 63(2): 507–515.

[38] QUEMARD L, REBILLAT F, GUETTE A, et al. Degradation mechanisms of a SiC fiber reinforced self-sealing matrix composite in simulated combustor environments[J]. Journal of the European Ceramic Society, 2007, 27(1): 377–388.

[39] OPILA E J. Variation of the oxidation rate of silicon carbide with water-vapor pressure[J]. Journal of the American Ceramic Society, 2004, 82(3): 625–636.

[40] BOIKE M, HILPERT K, MULLER F. Thermodynamic activities in B2O3–SiO2 melts at 1475 K[J]. Journal of the American Ceramic Society, 1993, 76(11): 2809–2812.

[41] LI S W, FENG Z D, LIU Y S, et al. Microstructural evolution of coating-modified 3DC/SiC composites after annealing in wet oxygen at different temperatures[J]. Corrosion Science, 2010, 52(9): 2837–2845.

[42] RUGGLES-WRENN M B, WALLIS T A. Creep in interlaminar shear of an Hi–NicalonTM/SiC–B4C composite at 1300 ℃ in air and in steam[J]. Journal of Composite Materials, 2020, 54(14): 1819–1829.

[43] R U G G L E S - W R E N N M B , DELAPASSE J, CHAMBERLAIN A L, et al. Fatigue behavior of a Hi–NicalonTM/SiC–B4C composite at 1200 ℃ in air and in steam[J]. Materials Science and Engineering: A, 2012, 534: 119–128.

[44] LIU Y S, ZHANG L T, CHENG L F, et al. Effect of water on oxidation behavior of 3-D C/SiC composites coated with SiC/a-BCx/SiC coatings[J]. Advanced Composite Materials, 2010, 19(2): 185–196.

[45] LIU Y S, WAN J J, ZUO X Z, et al. Oxidation behavior of 2D C/SiC composites coated with multi-layer SiC/Si–B–C/SiC coatings under wet oxygen atmosphere[J]. Applied Surface Science, 2015, 353: 214–223.

[46] QUEMARD L, REBILLAT F, GUETTE A, et al. Self-healing mechanisms of a SiC fiber reinforced multi-layered ceramic matrix composite in high pressure steam environments[J]. Journal of the European Ceramic Society, 2007, 27(4): 2085–2094.

[47] LUAN X G, XU X M, WANG L, et al. Long-term oxidation behavior of C/SiC–SiBCN composites in wet oxygen environment[J]. Journal of the European Ceramic Society, 2021, 41(2): 1132–1141.

[48] LUAN X G, XU X M, ZOU Y, et al. Wet oxidation behavior of SiC/(SiC–SiBCN)xcomposites prepared by CVI combined with PIOP process[J]. Journal of the American Ceramic Society, 2019, 102(10): 6239–6255.

[49] XU H M, PENG Y Q, WEI Z H, et al. Oxidation behavior of 3D SiCf /SiBCN composites at 800–1200 ℃[J]. Journal of the European Ceramic Society, 2021, 41(1): 148–157.

[50] BOURHIS E L. Glass: Mechanics and Technology[M]. Weinheim: WILEY-VCH Verlag GmbH & Co. KGaA, 2008.

[51] 西北轻工业学院 . 玻璃工艺学 [M]. 北京 : 中国轻工业出版社有限公司 , 1982.

Northwest Institute of Light Industry. Glass technology[M]. Beijing: China Light Industry Press Ltd., 1982.

[52] 武汉建筑材料工业学院 . 玻璃工艺原理 [M]. 北京 : 中国建筑工业出版社 , 1981.

Wuhan Institute of Technology. Principle of glass technology[M]. Beijing: China Architecture & Building Press, 1981.

[53] 周艳艳 , 张希艳 . 玻璃化学 [M]. 北京 : 化学工业出版社 , 2014.

ZHOU Yanyan, ZHANG Xiyan. Glass chemistry[M]. Beijing: Chemical Industry Press, 2014.

[54] 赵彦钊 , 殷海荣 . 玻璃工艺学 [M]. 北京 : 化学工业出版社 , 2006.

ZHAO Yanzhao, YIN Hairong. Glass technology[M]. Beijing: Chemical Industry Press, 2006.

[55] 张成弢 , 冀春霖 . SiO2–B2O3 二元系熔渣中组元的活度 [J]. 东北工学院学报 , 1990(1): 8–12.

ZHANG Chengtao, JI Chunlin. Activity of components in SiO2–B2O3 melt[J]. Journal of Northeast Institute of Technology, 1990(1): 8–12.

[56] 戴长虹 , 张显鹏 . 含挥发性物质B2O3 渣系活度的测定 [J]. 东北大学学报 , 1994, 15(5): 449–452.

DAI Changhong, ZHANG Xianpeng. Activity determination for slags containing B2O3volatile[J]. Journal of Northeastern University,1994, 15(5): 449–452.

[57] STOLYAROVA V L, LOPATIN S I, SHUGUROV S M, et al. Thermodynamic properties of the system MgO–B2O3 melts[J]. Russian Journal of General Chemistry, 2010, 80(4): 689–694.

[58] LEE H, KIM U S, KIM S D, et al. SiO2–B2O3–BaO–WO3 glasses with varying Al2O3 content as a sealing material for reversible solid oxide fuel cells[J]. Ceramics International, 2020, 46(11): 18256–18261.

[59] NAGAI T, OGASAWARA Y, MAEDA M. Thermodynamic measurement of (Al2O3+B2O3) system by double Knudsen cell mass spectrometry[J]. The Journal of Chemical Thermodynamics, 2009, 41(11): 1292–1296.

[60] CHU S, LI X, ZHOU X R, et al. Preparation of Ni2P supported on Al2O3 and B2O3 mixed oxides by temperature-programmed reduction of phosphate precursors with low P/Ni ratios[J]. Topics in Catalysis, 2020, 63(15–18): 1379–1387.

[61] ALVARI M D, KAKROUDI M G, SALAHIMEHR B, et al. Microstructure, mechanical properties, and oxidation behavior of hot-pressed ZrB2–SiC–B4C composites[J]. Ceramics International, 2021, 47(7): 9627–9634.

[62] SHAN Q L, WANG Q L, XUE Y D,et al. The surface cracking resistance of Al2O3-modified SiCf/SiC–B4C composites after cyclic oxidation in wet environment[J]. Advanced Engineering Materials, 2019, 21(9): 1900458.

[63] SHAN Q L, HU J B, YANG J S, et al. MDOxidation behavior in wet oxygen environment of Al2O3 modified SiCf /(SiC+B4C) at 1200 ℃[J]. Materials Letters, 2018, 228: 277–280.

[64] SHAN Q L, XUE Y D, HU J B, et al. More effective crack self-healing capability of SiCf/SiC–B4C with Al2O3 modified under wet environment[J]. Journal of the American Ceramic Society, 2020, 103(12): 7247–7258.

[65] MIAO Y, YANG Z H, LIANG B, et al. A novel in situ synthesis of SiBCN-Zr composites prepared by a sol-gel process and spark plasma sintering[J]. Dalton Transactions, 2016, 45(32): 12739–12744.

[66] MIAO Y, YANG Z H, LIANG B, et al. Oxidation behavior of SiBCN–Zr composites at 1500 ℃ prepared by reactive spark plasma sintering[J]. Corrosion Science, 2018, 132: 293–299.

[67] LUAN X G, ZHANG J H, WANG L, et al. Wet oxidation behavior of C/SiC–SiHf(B)CN composites at high temperature[J]. Advanced Composites and Hybrid Materials, 2020, 3(3): 415–429.

向下滑动查看

来源：航空制造技术

单庆亮，胡建宝，李浩林，杨笑言，苟凌轩，陈建军. 航空发动机用自愈合碳化硅陶瓷基复合材料研究进展[J]. 航空制造技术, 2023, 66(19): 48-58.

SHAN Qingliang, HU Jianbao, LI Haolin, YANG Xiaoyan, GOU Lingxuan, CHEN Jianjun. Progress on Self-Healing Silicon Carbide Ceramic Matrix Composites[J]. Aeronautical Manufacturing Technology, 2023, 66(19): 48-58.

原文链接：http://www.amte.net.cn/CN/10.16080/j.issn1671-833x.2023.19.048
