这块玻璃板为什么能救命？商场、地铁站都很常见

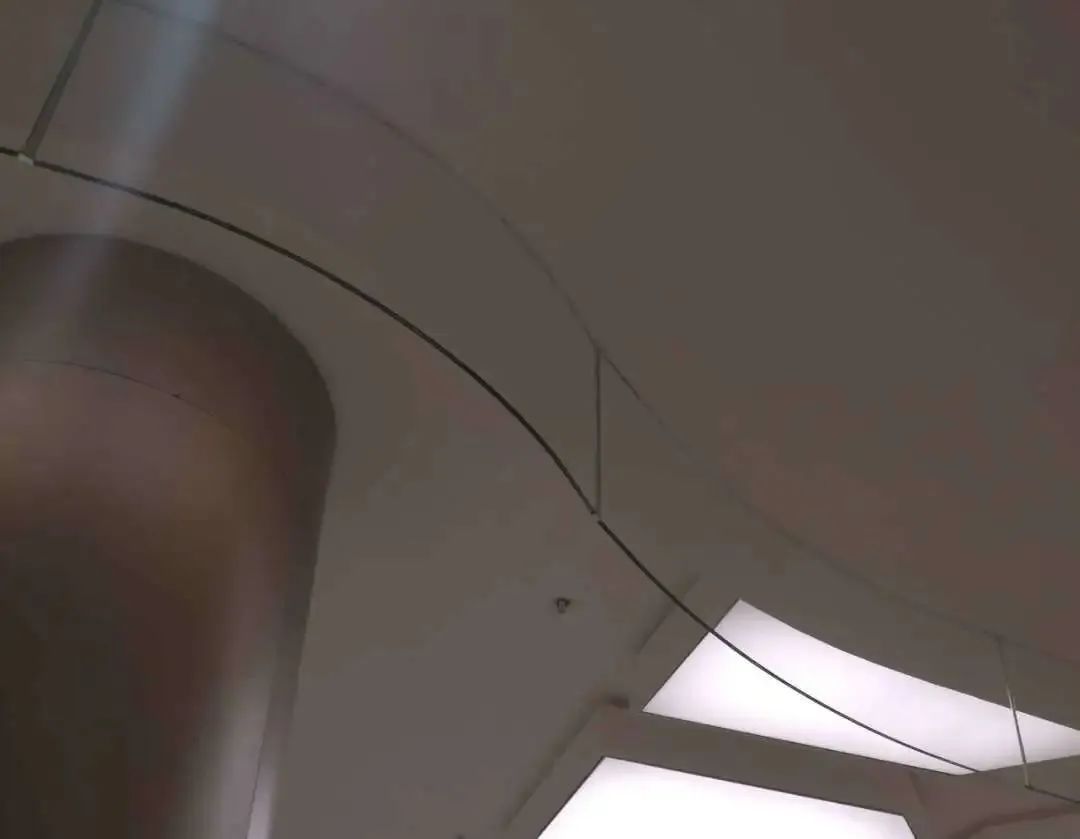

大家在逛商场的时候

有没有发现天花板上

总会有一些竖直的玻璃板

它是干什么用的？

难道是卖不掉的广告位？

它的名字叫“挡烟垂壁”

其实，这些玻璃板名叫挡烟垂壁（smoke barriers），《中华人民共和国公共安全行业标准》对挡烟垂壁的定义是：用不燃材料制成，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。

挡烟垂壁的材料通常为钢板、玻璃、石膏板等，在火灾发生时能够承受高温，并在一定时间内保持完整性，从而有效地阻挡烟雾的扩散，为人员争取安全逃离的时间。

为阻挡“夺命”烟雾而设

随着高层建筑的增多，消防安全已成为设计和规划中不可或缺的一部分，在火灾导致的伤亡中约40％—60％与烟雾有关，吸入烟雾会造成呼吸道灼伤、一氧化碳中毒、有毒气体中毒等，令受困人员感到呼吸不畅甚至昏迷，错失逃生机会。

烟雾本身还可能遮蔽安全出口和指示灯，使人迷失方向。所以，当火灾已经发生的时候，最重要的是限制烟雾扩散。

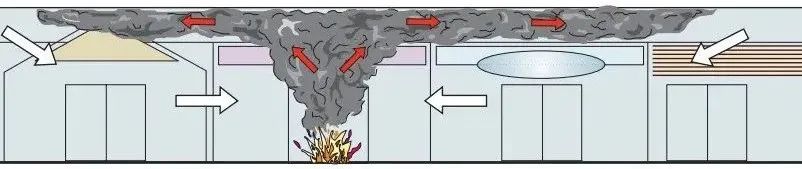

挡烟垂壁常见于一些狭长通道内，如商场走廊、地铁站台、交通隧道等，这些场所在结构上，都具有长度方向尺寸远大于高度、宽度方向的特征，且通常情况下仅在两端设有出口。发生火灾时，烟雾被天花板阻挡后，横向扩散速度非常快，可达每秒钟1米，在没有阻隔的情况下，烟雾会沿着天花板快速扩散到整个建筑物内部，形成烟雾层。

此外，由于长通道建筑的结构较长，水平剪切力的影响更为显著，在热烟气流经的过程中，它会吸入大量的下方冷空气，导致烟雾的质量流量增大，从而增加引发重大人员伤亡的风险。

挡烟垂壁的原理

那么挡烟垂壁是怎么发挥作用的呢？在介绍它的原理之前，我们首先得了解烟雾扩散的规律，主要有四个阶段：

阶段Ⅰ：烟雾刚从源头释放出来，受热浮力驱动迅速向上运动，形成火羽流；

阶段Ⅱ：烟气运动到达顶棚后，开始径向蔓延，直到碰到通道侧壁；

阶段Ⅲ：撞击侧壁后形成反浮力壁面射流，烟气由径向蔓延过渡到轴向蔓延；

阶段Ⅳ：烟气开始进入稳定的一维水平运动。

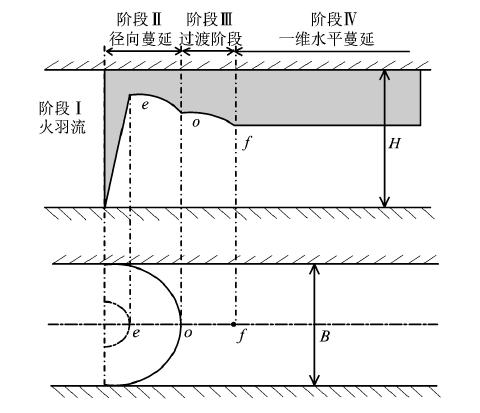

狭长通道烟气流动示意图

在通道内安装挡烟垂壁后，天花板被划分为多个小空间，垂壁的上方就会形成一个蓄烟池，有效阻止了烟雾沿着通道轴线方向的扩散，再配合使用通风系统排烟，能很大程度减少烟雾的有害影响，让人们安全逃生。

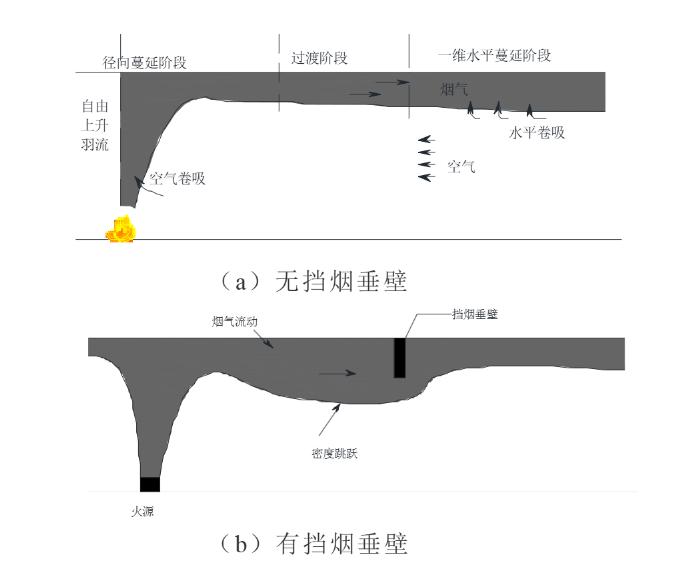

有无挡烟垂壁烟流的蔓延过程

从上图的对比可以看出，挡烟垂壁不仅能在火灾前期阻挡烟气的扩散，而且能对整个火灾烟流的蔓延过程产生影响。

建筑中的其他防火设施

不起眼的挡烟垂壁仅仅是现代建筑复杂防火措施中的一部分，建筑物中的防火设施还有这些。

1.防火墙

根据现行国家标准《建筑设计防火规范》GB50016-2014（2018年版）第2.1.12条规定，防火墙是指，防止火灾蔓延至相邻建筑或相邻水平防火分区且耐火极限不低于3小时的不燃性墙体。

2.防火卷帘

防火卷帘是一个防火分隔设施，安装在建筑物内防火分区的位置或需要进行防火分隔的部位。平时呈开启状态，藏在靠近顶棚的卷帘盒内；火灾时，匀速下降，起到防止火势、烟气蔓延的作用。

3.防火门

防火门按开启方式可分为常开式防火门和常闭式防火门。

常开式防火门：平时呈敞开状态，发生火灾时，自行关闭，并有信号反馈的功能。常开式防火门必须与火灾自动报警系统联动，一般用在公共场所的通道或走廊上。

常闭式防火门：在平时和发生火灾的情况下都呈关闭状态，能在推开后自动关闭。在发生火灾时，可有效延缓火势和浓烟向楼梯间、疏散通道蔓延，为人员疏散争取时间。
