意面真的不能被掰成两段吗？ | 正经玩

有人说，不可能把一根完整的意面掰成两段。真是这样吗？为了加餐验证，快快将家里的面条翻出和我一起试试吧！

实验器材

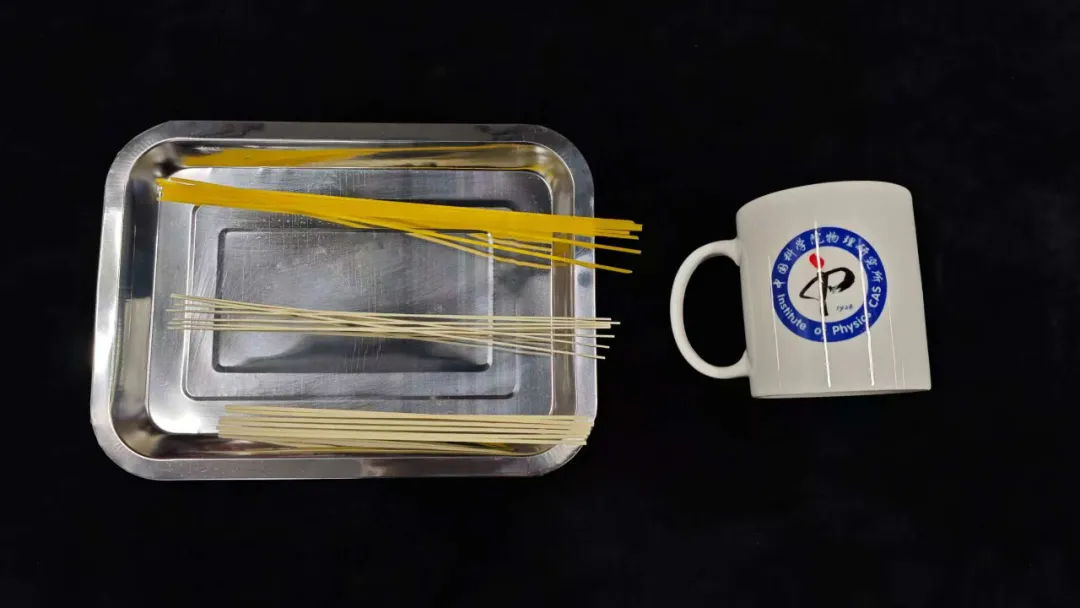

意面、（细挂面、扁挂面）、所标杯

实验步骤

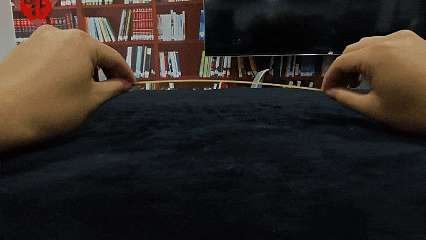

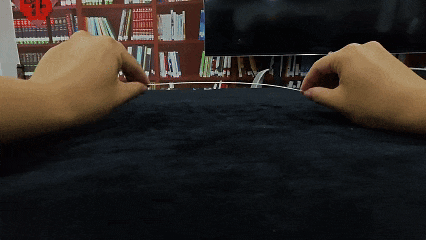

第一步：拿住一根意面两端，直接掰断，观察到意面分成三截。加快掰面动作甚至可以观察到断成4-5截。面段可能飞溅，注意安全！

第二步：

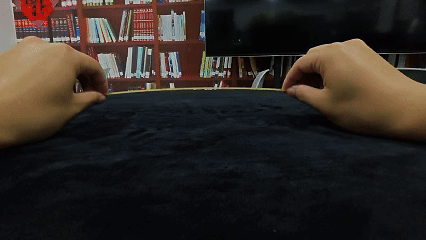

捏紧一根意面两端，双手扭转一定角度后（可以尝试不同角度的效果），再掰断意面，观察到意面只断成了两截！

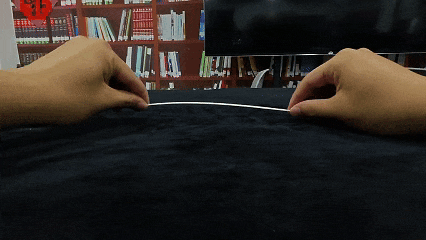

第三步：同样直接掰断意面，但是减慢掰的速度，也可以观察到意面只断成了两截。（为了便于展示，本文动图做了播放速度调整，与实际操作速度不同）

第四步：

将意面换成家中其他干面条对比效果。圆而细的挂面和意面表现出相似效果，由于其不如意面硬，碎面段更不易飞溅。

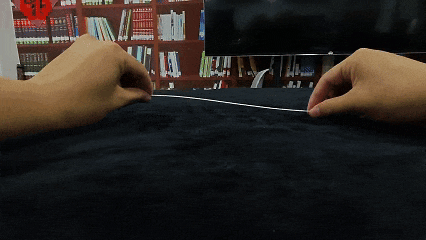

扭转后再掰细挂面。

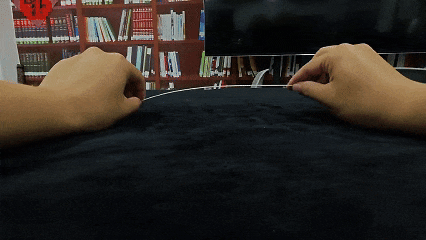

慢掰细挂面。

第五步：扁而平的挂面表现出不同的效果，即使较快掰断也很容易只断成两截。

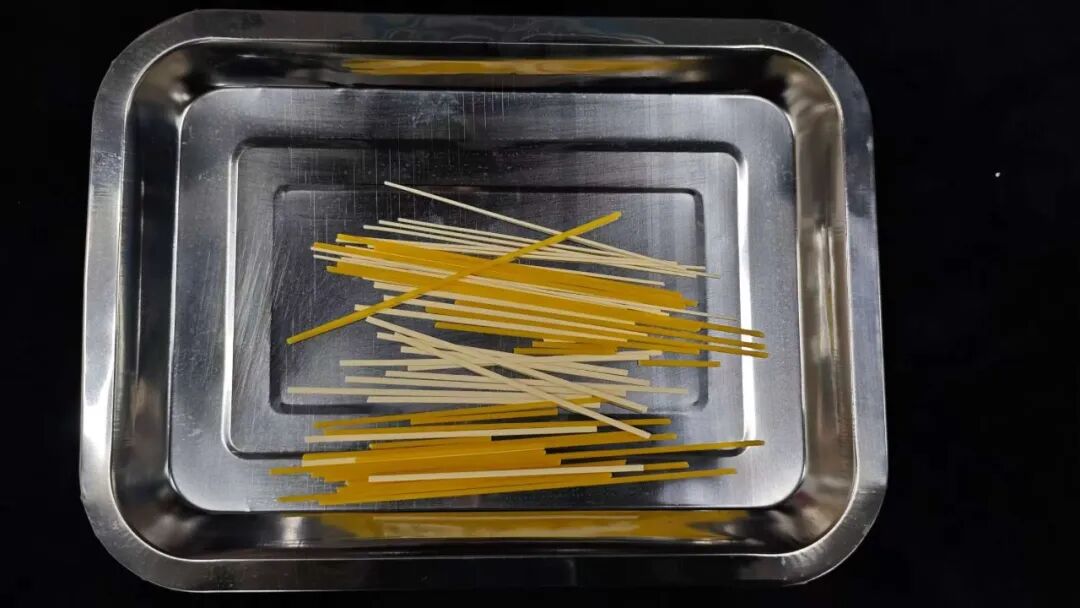

第六步：当然就是一本正经地将实验“损耗”清理干净啦(っ˘ڡ˘ς)

原理解说

干意面可以把它看作一根细而脆的“弹性细杆”。当你从两端往中间弯它时，曲率最大的地方最先达到材料极限并发生第一次断裂。断裂瞬间，原本储存在面条里的弯曲弹性能被突然释放，面条像鞭子回抽一样产生强烈的回弹（snap-back）并激起沿杆传播的弯曲波；这些波会把其它位置的应力瞬间推高，常常再触发新的断口，于是一次用力却得到三段甚至更多段——这就是“级联断裂”的物理原因。这个机制最早由法国物理学家Audoly和Neukirch建立模型并在PhysicalReviewLetters中给出定量解释，后来拿到了2006年的搞笑诺奖。

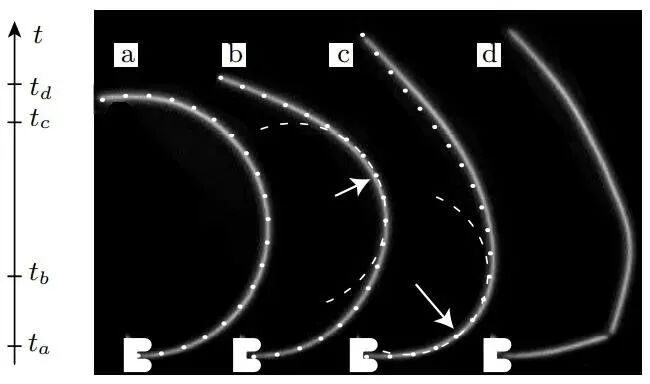

高速摄像机拍摄的意面弯曲后的断裂过程来源：WhySpaghettiDoesNotBreakinHalf如果在弯之前把面条整体先拧紧，情况就不同了。实验和理论都显示：当扭转角超过一个临界值（约270°），再缓慢弯折，意面很容易只断成两段。原因是扭转把一部分能量从“纯弯曲”分流出去，第一次断裂后除了弯曲波，还会出现传播更快的扭转波，它像“能量泄压阀”一样先把能量带走，削弱了二次断裂所需的峰值应力，因此难以继续级联。“慢掰”本身也有帮助：如果弯折速度很低，首次断裂释放的冲击更弱、波幅更小，后续再被触发的概率下降，更容易得到两段；而“快掰”则更容易诱发级联。这个“速度效应”和“扭转效应”在同一框架里被归纳为对能量注入与耗散途径的控制。最后要强调，这是一个定性演示。不同品牌、直径都会改变临界扭转角与断裂统计分布，但不影响其背后的物理原理哦~上期回顾家里的冰箱贴只有一面有磁性？你发现没？|正经玩
