一台朴实无华的计算器，卡西欧牌。

看起来和千万学子们所使用的计算器一样，没什么特别的，还带着一些陈旧的使用痕迹。

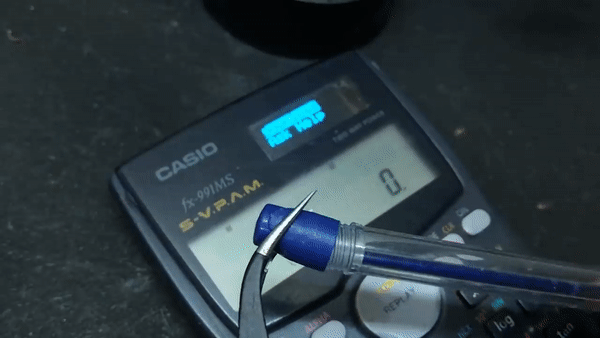

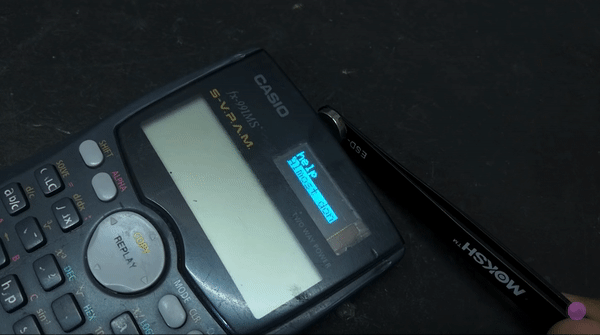

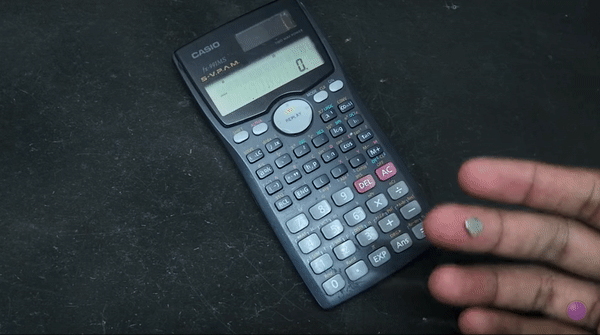

但如果你用磁铁碰一下：

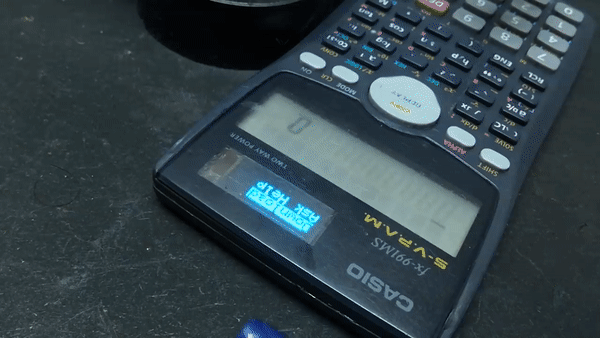

咦，简直像打开了探险电影里的神秘机关，右上角的太阳能电池板部分居然亮了？

这是一个隐藏的屏幕。

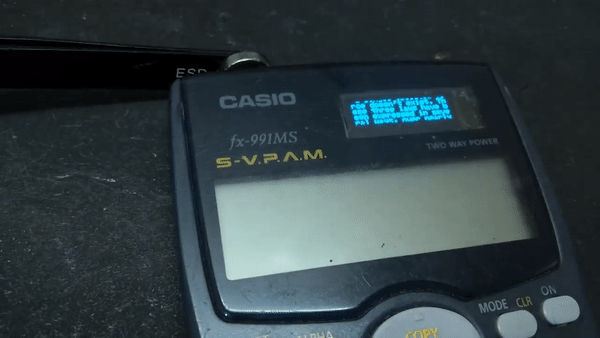

不止屏幕，这台计算器还能连WiFi上网，访问Google Firebase数据库，加载出准备好的资料文档：

甚至作为通讯工具发短信：

如此隐蔽的上网通讯设备……不知道大家是否有了大胆的想法？

没错，这其实是一台作弊设备，是一位印度野生硬核黑客的手动改装作品。

改造过程

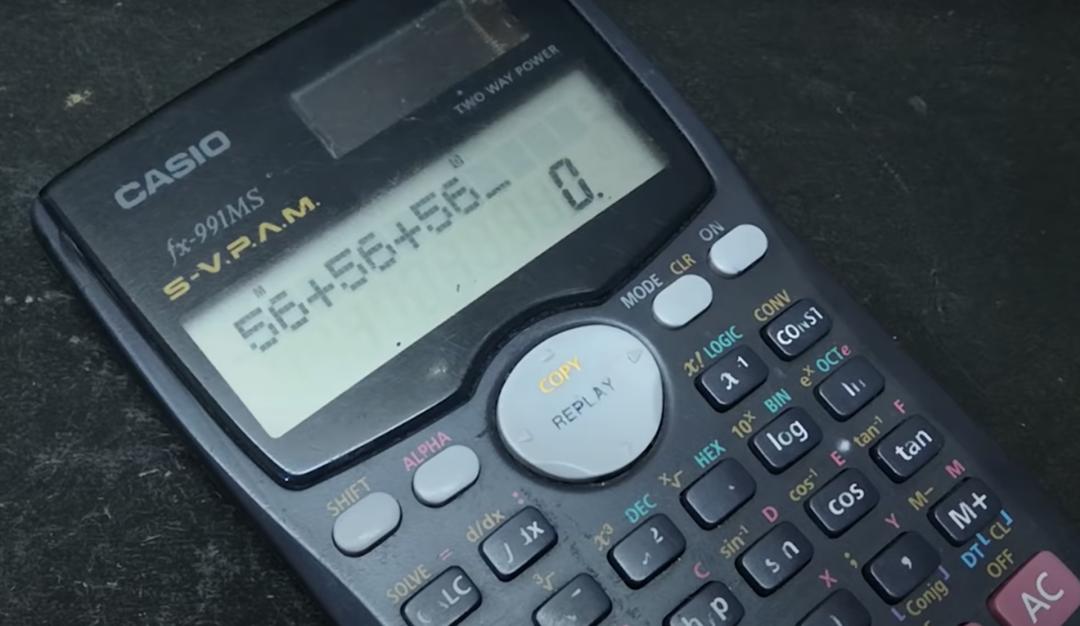

印度小哥使用的是卡西欧fx-991MS计算器，某宝售价仅112元，支持纽扣电池和太阳能电池双重供电。

太阳能电池小窗正好可以改造成一个OLED小屏幕，完全不会被老师发现。

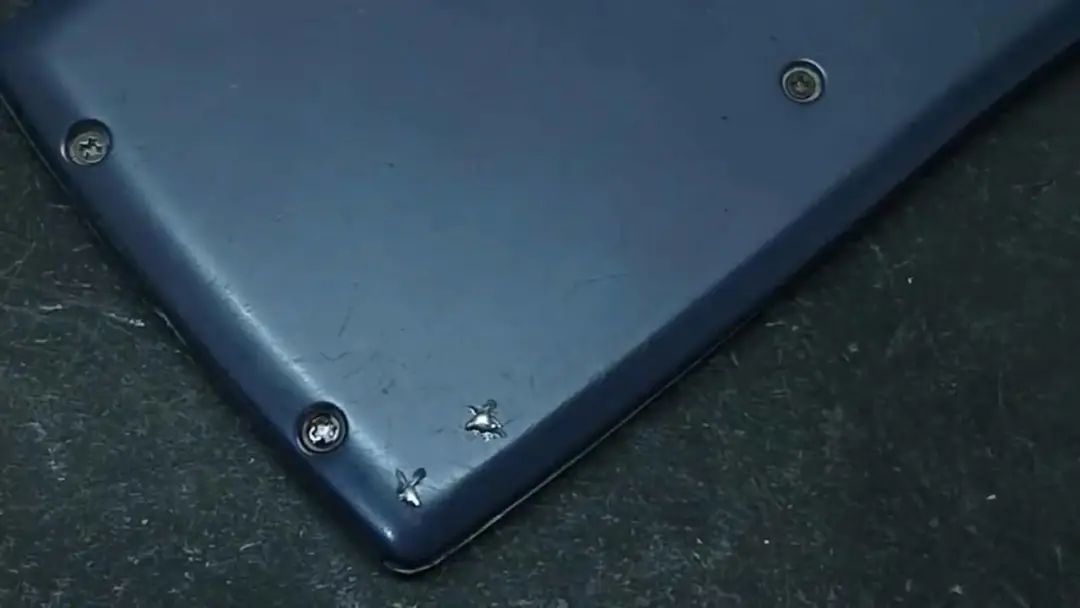

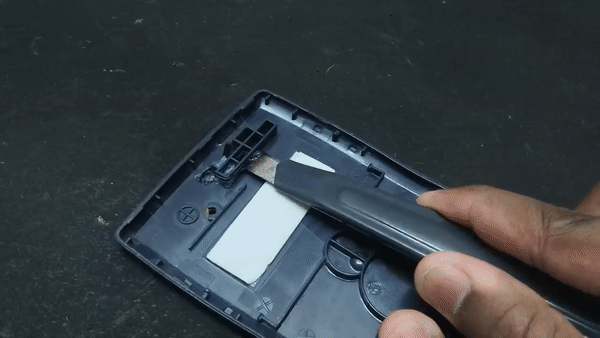

先把计算器后面的螺丝拧下来，去掉太阳能电板，把支撑太阳能电板的塑料刮掉。

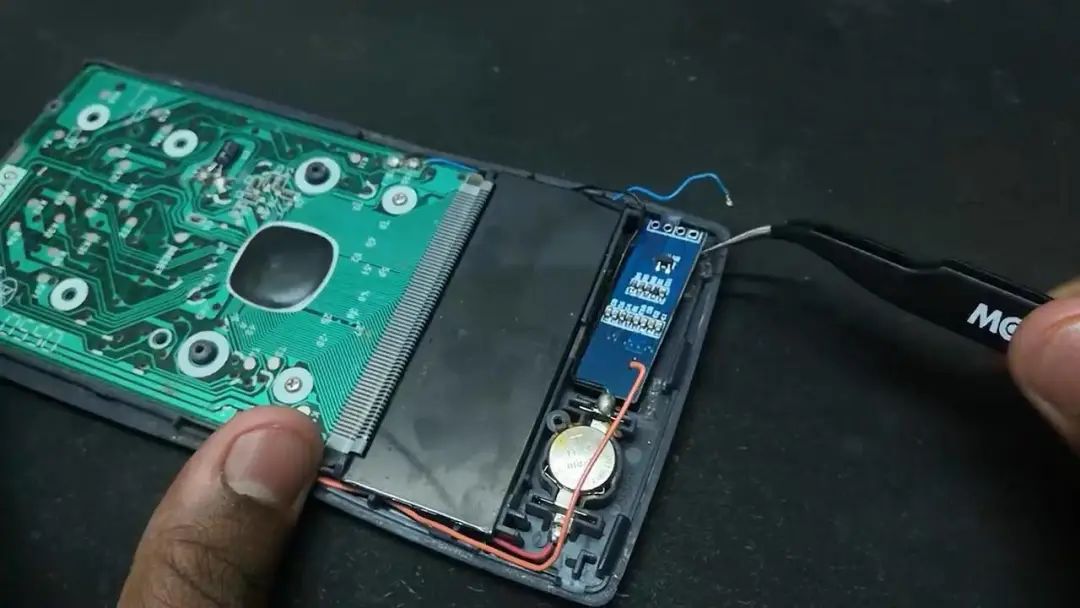

这个位置放下一个0.91英寸的OLED面板刚好合适。

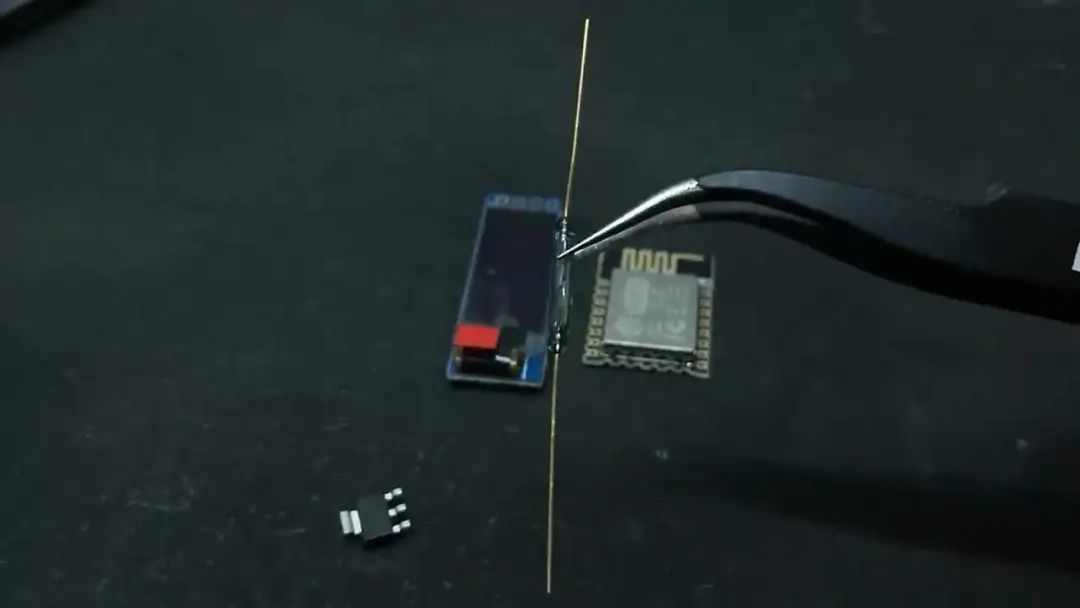

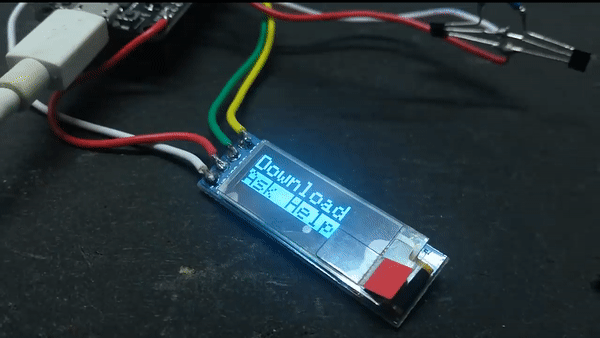

再把OLED面板和ESP8266开发板用导线焊接起来，进入调试阶段。

作弊最重要的是什么？当然是隐蔽，要像无间道里的梁朝伟发摩尔斯电码一样，手指轻轻点击就能实现复杂功能。

所以印度小哥还要给这个模块加入一个霍尔传感器。霍尔传感器的作用就是在磁铁靠近或远离时发出信号。

在这个计算器里放了两个，一个用于接收文字信息，一个用于选择菜单。

用于发信息的磁铁藏在笔帽里，进考场的时候绝对不会被老师发现。

至此，计算机的硬件改造部分基本完成，接下来进入软件开发过程。

安装适用于ESP8266的Arduino内核、Firebase客户端、Arduino JSON、OneButton。

其中，其中Firebase用于实现云端消息的收发，Arduino JSON负责解析JSON数据，OneButton用来给单个按键编程，让它在单击、双击、长按等操作下实现不同的功能。

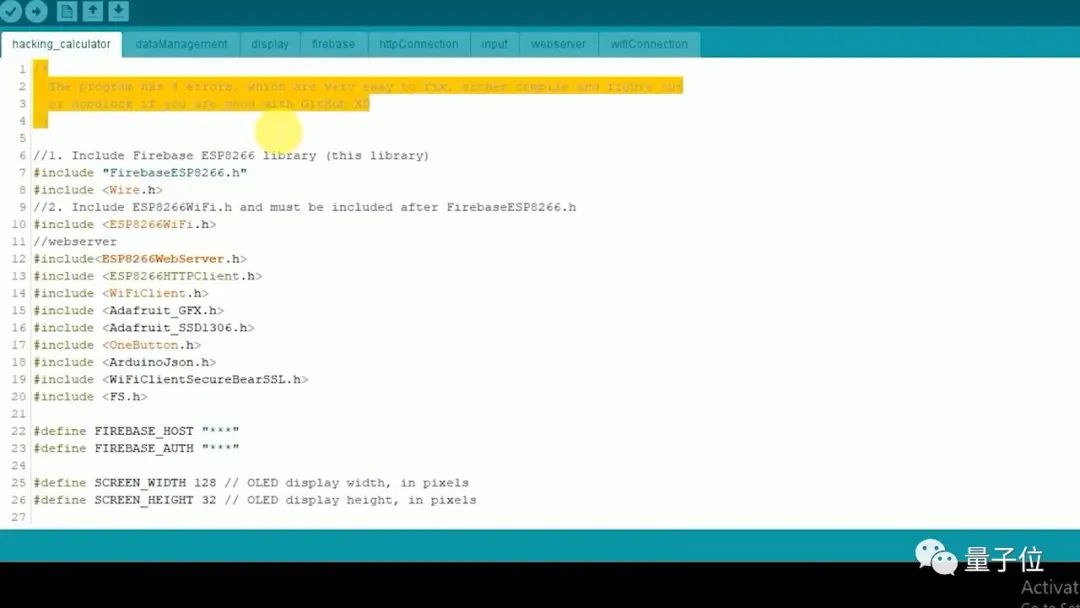

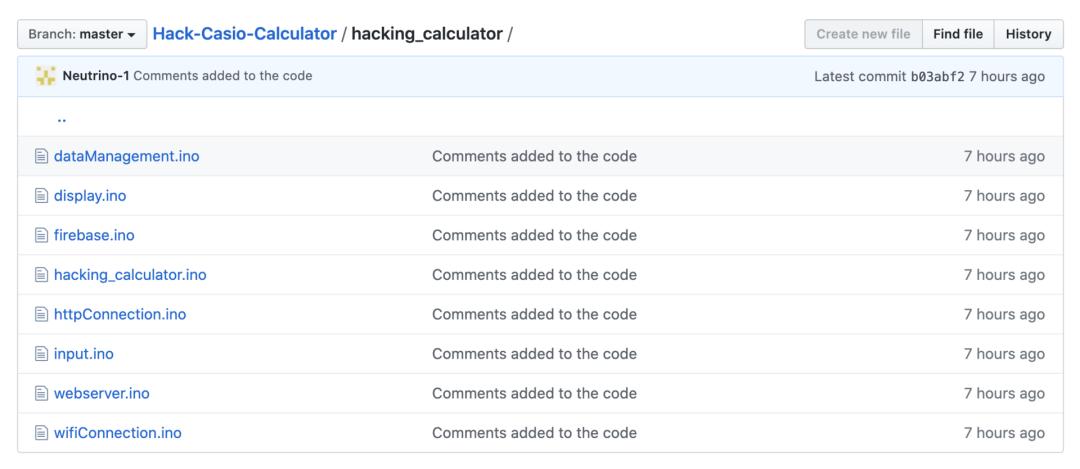

打开Arduino IDE，安装以上几个组件，再把印度小哥GitHub里的库安装上。

依次点击菜单进行安装：

Sketch → include library → ManageLibrary → 选择以上ino文件

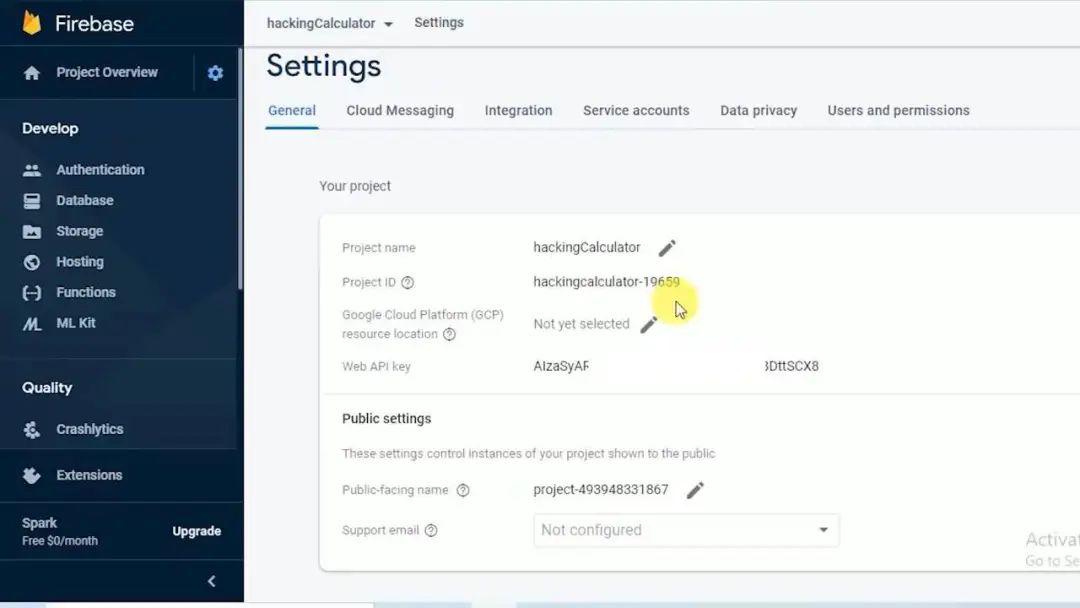

然后转到谷歌Firebase网站，新建一个收发信息的项目，把项目的编号、WiFi名称和密码分别填入小哥给的代码中。

这时候你的ESP8266就可以连接到网络收发信息了。

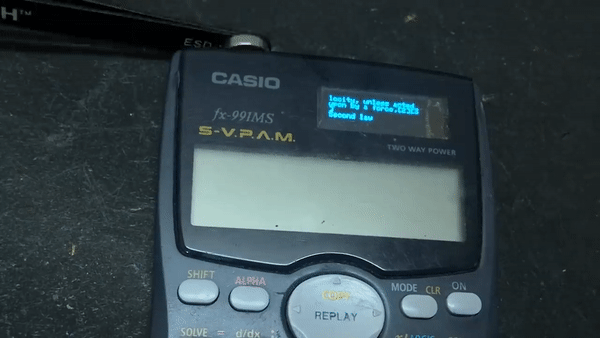

比如你在考物理，把一段牛顿第二定律的表述放到Firebase里，点击左侧的霍尔传感器，模块自动下载文字信息。

磁铁靠近右侧的霍尔传感器，则可以选择菜单中的不同选项，比如向其他同学求助。

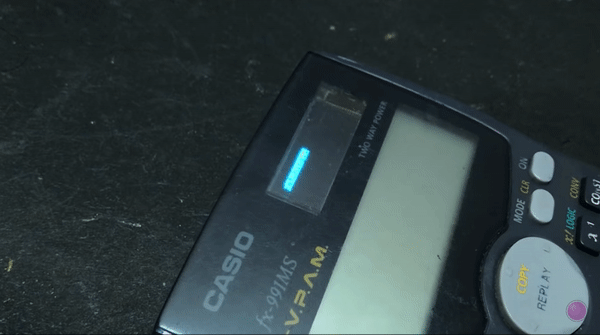

印度小哥希望这块显示面板平时能隐藏起来，只有想用的时候才亮起来，这样才称得上作弊神器嘛。

所以还要给供电部分加上舌簧开关，有磁铁的时候，就会把电路吸合。

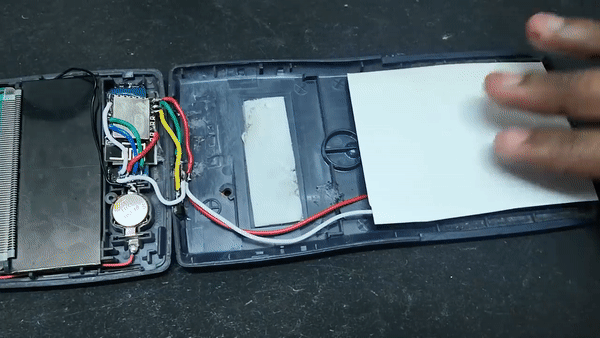

显然纽扣电池是无法给这套电路长时间供电的，所以印度小哥还在计算器里加入了一款300mAh的锂电池。

为了让计算器的外观更隐蔽，还不能加USB充电口。

但是无线充电成本高，也会增加电路复杂性，因此印度小哥用了个土办法：在计算器后面加了两个金属触点，通过触点给电池充电。

至此终于大功告成！

最后我们来计算一下这番改造的总成本（仅供参考）：

AMS1117-3.3V稳压模块：2元

PCB面包板：5元

300mAh锂电池：15元

0.91寸OLED面板：24元

100欧色环电阻（一卷）：10元

ESP8266-12E模块：10元

ESP8266开发板：30元

USB转TTL模块：62元

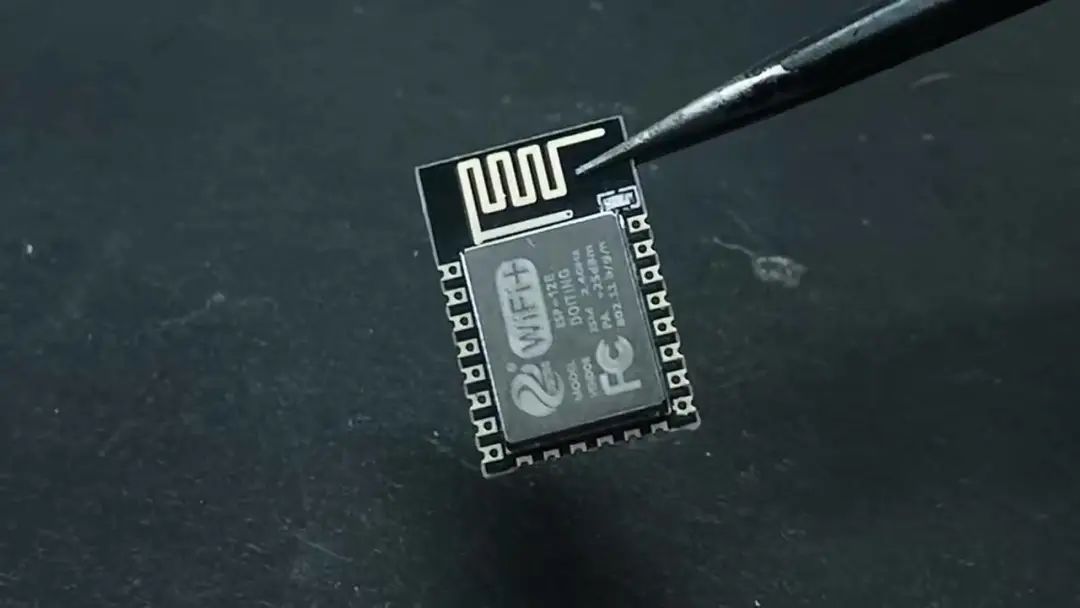

△ ESP8266-12E模块

你只需158元左右就能组装出这个作弊神器。

印度神奇小哥

改装这台计算器的Neutrino，本名Srinivasan，来自印度班加罗尔，是一位DIY爱好者，常用Arduino来开发各种神奇的硬件产品。

两年来，他一直在YouTube发各种电子设备手工DIY改造视频，但一直不温不火，直到最近改装了这台计算器，一下子获得了26万的播放量，也火到了Reddit上去。

除了这台可作弊计算器，他还开发过许多神奇的玩意儿。

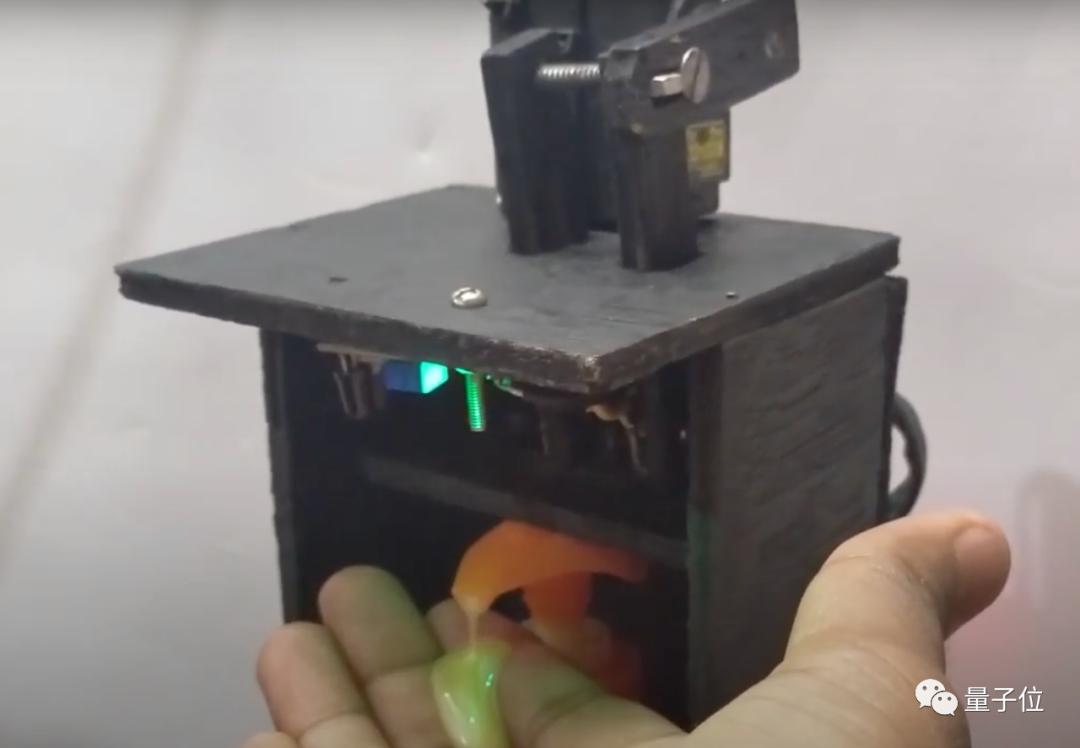

比如这台可以语音提醒你洗手的自动挤洗手液器：

把手伸到泵口底下的时候，它会发出语音提示：谢谢你洗手，我过一会儿提醒你洗手。

一会儿之后，它会提醒：你手好脏啊，快来洗手。

花心思作弊不如好好学习

不过，其实这只是一个黑客的炫技贴，小朋友们千万不要学。

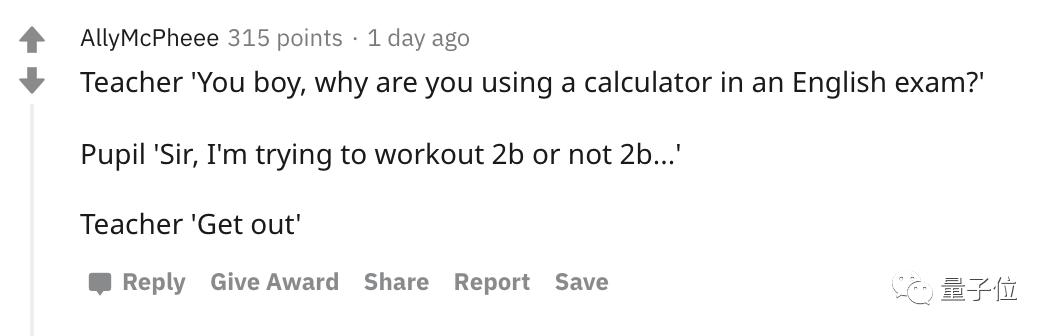

毕竟，你考英语的时候带个计算器进去就会被打出来：

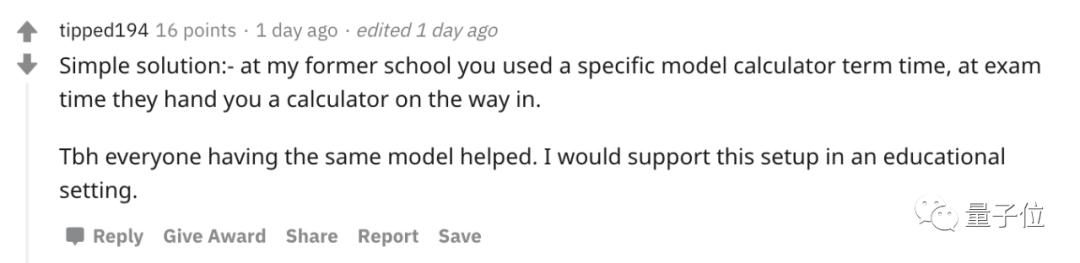

也有学校早就猜到学生会用计算器作弊，因此考试的时候会发计算器，不允许自己带：

有网友表示，有这么大本事还考什么试、作什么弊，直接就可以当工程师了：

再说，你都能学会Arduino编程了，学习成绩还能不好吗？

其实印度小哥的本意也只是炫技，而不是希望大家用计算器来作弊，因此他故意在代码里引入了4个错误，只有一定电路和编程基本知识的人才能改正过来。

总之，热闹可以看，但自己的成绩还要自己把握，作弊无论如何都是不对的，甚至还可能违法犯罪。

考试的时候一定要靠自己哦！
