手写动态 3D 蛛网图 | THREE.js
原创 服老思 P话 收录于话题#3D1#可视化1#算法2#数据2
��雷达图容易误用，所以我一般不用。从数据可视化的最佳实践来说，不推荐 3D，因为透视关系导致无法准确比较。同时，不推荐动态图，人老了后看起来眼花，当然某些场景下引入时间维度后，可以增强信息密度，如��动态柱状图和��动态折线图。
我们做人有原则，要么严格遵守，要么三条一起破坏。

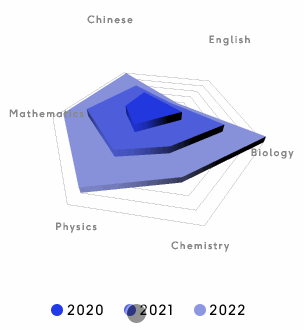

所以，今天做一个 3D 的、动态的雷达图。最后选择用 THREE.js 实现主体，用 DOM 实现控件和交互。
Hacking THREE
—
之前 ��解析《自然》 杂志 150 年论文可视化作品 中，提到过这个库。THREE.js 基于 WebGL，前身是广泛用于 3D 游戏的 OpenGL。随着移动硬件性能的提升，OpenGL 这套标准接口，在 web 环境中，也普及开来。而 THREE 对 WebGL 进行了更友好的封装，使得没有计算机图形学的开发者，也能够很快地搭建自己的 3D 场景。

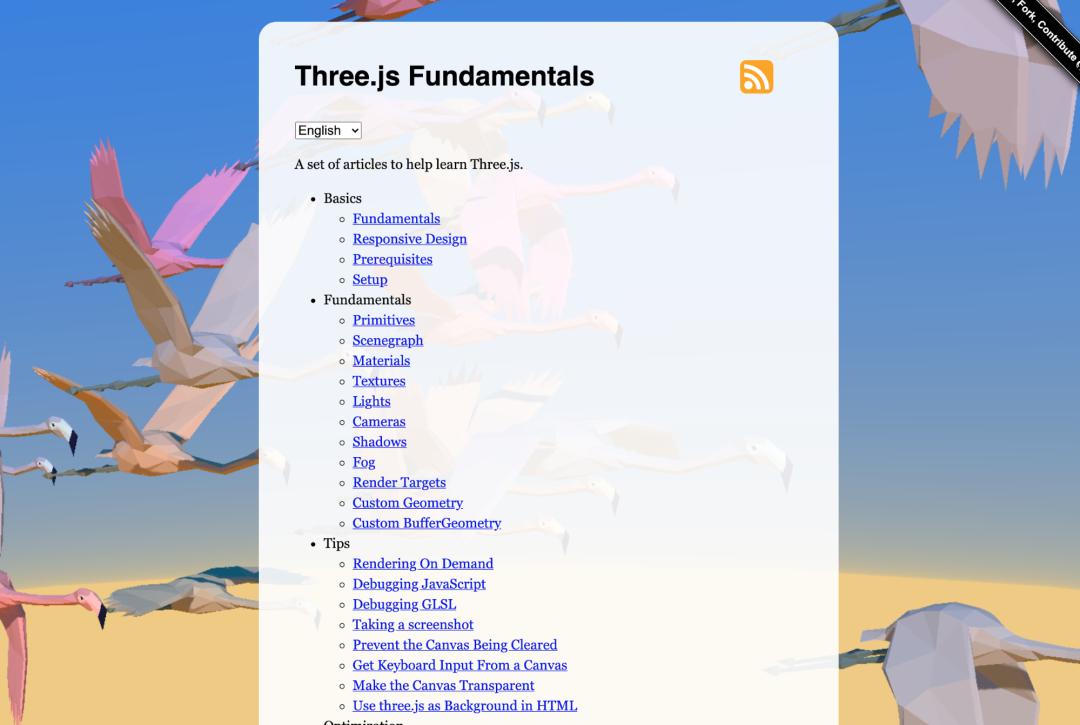

如果追求速度的话，看过 Fundamentals、Responsive Design、Primitives 这三章，就可以开始 hack 自己的项目了。如果赶时间的话， Responsive Design 一节可以后面来看。不过推荐放在前面，这样可以让自己的设计从一开始避免锯齿、拉伸等问题，之后可以专注在图形上。阅读加练习大概 2-3 小时。
基本概念：
•Renderer：渲染引擎，它的输入是 scene 和 camera
•Object：一个基本单元
•Scene/ scene graph：类似文件夹，scene 和包含 object，scene 可以嵌套
•Geometry：几何形状，具体包括点（vector3）、面（face3）
•Material：材质，应用在面上
•Texture：纹理，应用在材质上
•Mesh：Geometry 和 Material 的组合；Geometry 决定了画什么、Material 决定了怎么画
•Light：光源
•Camera：镜头

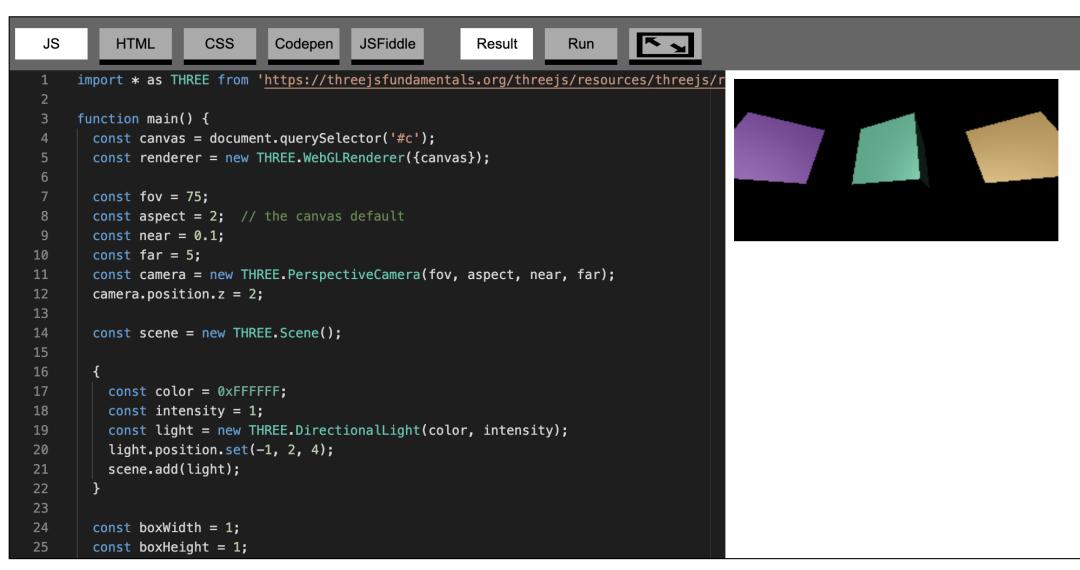

THREE 的世界中，hello world 就是一个 “Hello Cube”，即画一个方块。跟教程的第一个 milestone 大概是上面这样，有几个 cube，不停翻转。
如果是初学，建议在这里多花一点时间，调整各项参数，观察结果，以掌握基本概念。否则，很容易花了大把功夫后，怎么也调不出自己要的图形。
我遇到的几个常见问题有：
•相机方向问题，物件不在视野内
•视域的长度不够（far）
•没有加光源
•光源没有对准物体
•座标系错误。注意右手法则。x 向右（拇指）、y 向上（食指）、z 从屏幕指向自己（中指）。
•角度错误。注意 THREE 里面的旋转（rotation）用弧度（radian），但相机的设置中，fov 用角度（degree）。
•面的方向（法向量）
有了 Hello Cube 后，可以进一步尝试光照、相机、材质等不同设置。
接下来，就可以探索 THREE 里面现成的形状，把它们拼接起来就可以组成复杂的图形。原网页可以扫码查看。
https://threejsfundamentals.org/threejs/lessons/threejs-primitives.html
可以看到，有许多现成的图形。

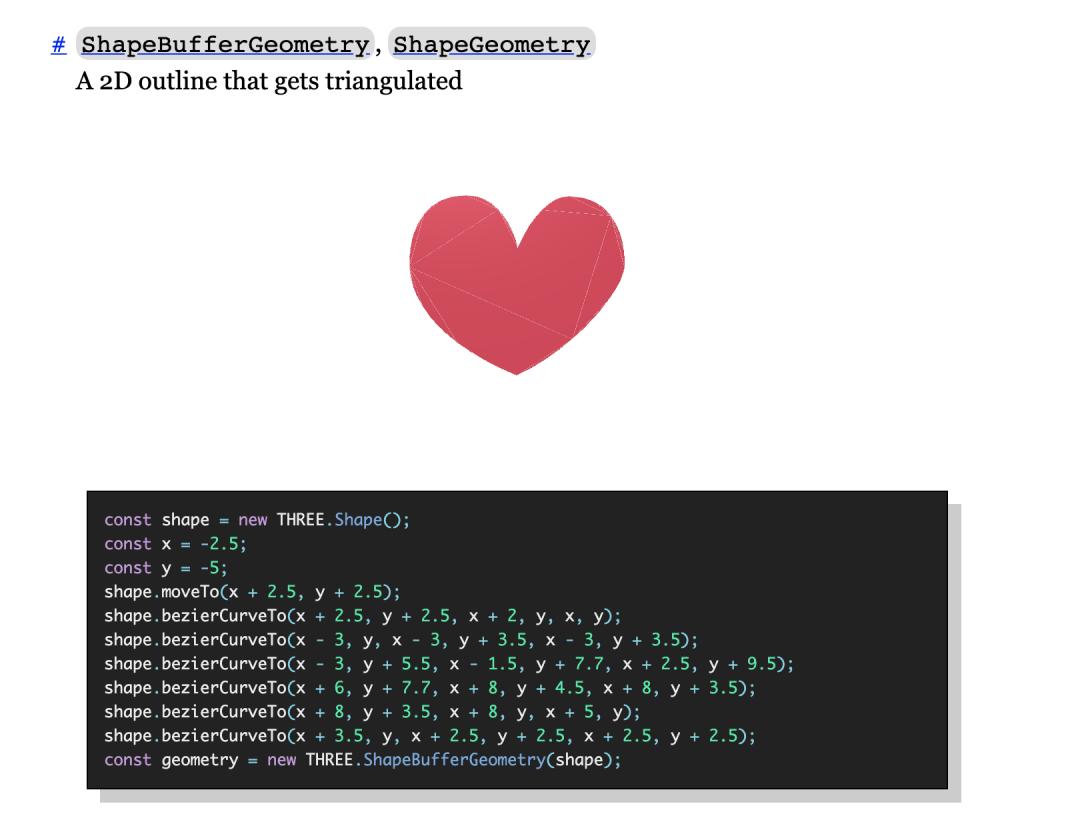

比如，下面演示了如何画一个 3D 的心形。这段代码的功能其实更广，它示范了如何通过一系列 2D 的点，通过贝塞尔曲线连接起来，再生成一个 3D 空间中的面。
又比如，下面演示了如何通过矢量字体，生成三体空间中的形状。

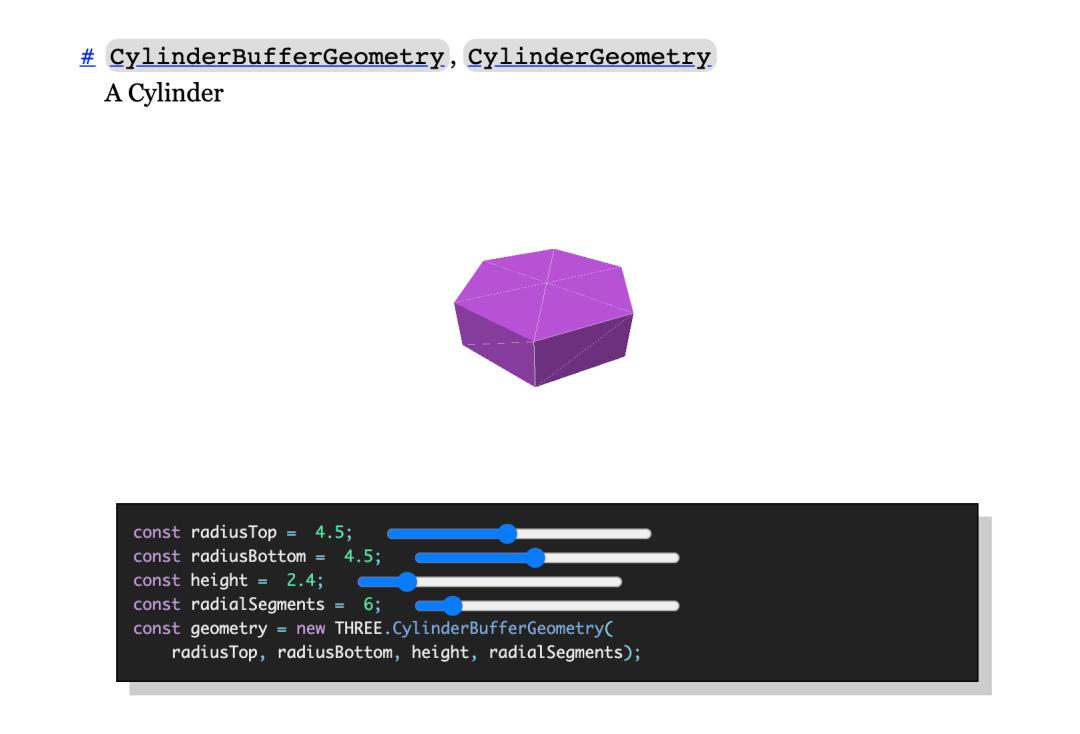

我们的目标是蛛网图，每一个数据点是一个多面柱，它们通过颜色和高度来彼此区分，多面柱的每个棱角，就是一个维度。所以，基本的单元是多面柱。我们在 THREE 的 primitive 里面寻找，最接近的是下面这个形状。
可是它有一个问题：所有的棱都是一样的长度。
我们的数据可视化中，需要根据数据值的不同，来设置棱的长度。
于是，这里要做一点探索。首选的方案，是非侵入式的。即如果能通过 THREE 已经有的接口，从外部改变这个多面柱的特性，达到我们的可视化效果，则为上策。实在不行，可以选择魔改一把 THREE，再硬嵌入到项目中。
这就回到补充基本概念的时候。
在 THREE 中，模型是通过 Gemoetry 设定的。Geometry 的设定有两部分：
•设置一系列的顶点。每个顶点由 (x, y, z) 这样一个三元组声明，代表空间中的座标。
•设置一系列的三角形。每个顶点由 (id1, id2, id3) 这样的三元组声明，代表点集中下标。
所以，如果要程序化地改变一个形状，只需要改变顶点的位置，不用改变三角形的设置，与该顶点相连的线和面就会自动地改变。不过注意要把 verticesNeedUpdate 和 elementsNeedUpdate 两个标记打上，这样在下次渲染的时候，引擎会做相应的更新。

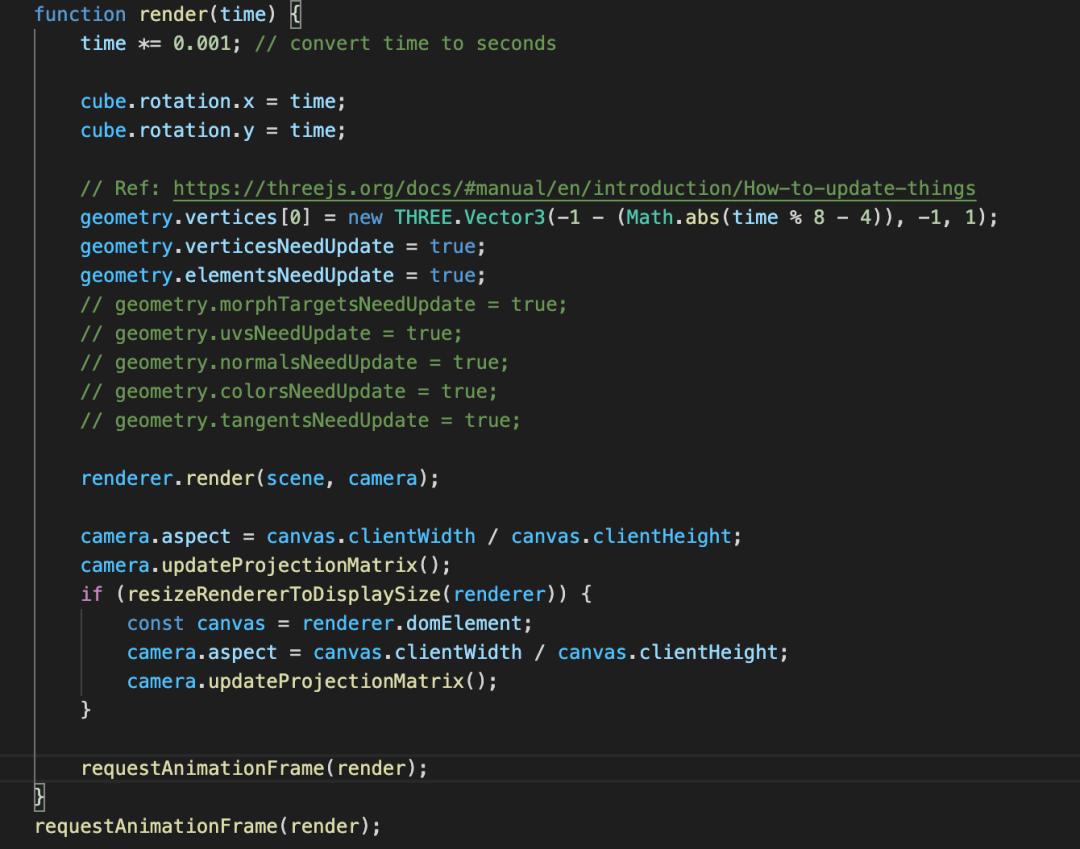

在 Hello Cube 的基础上，做如下改变测试。
其中一个顶点，会以 8 秒为周期，伸长后又缩短。可以看到，邻接的面都配合变化，非常平滑。
不过，从外部实现的话，要修改的顶点比较多。其中涉及到极座标的公式，核心计算部分和普通多面柱（Cylinder）是重复的。另外，修改完顶点，还要重新计算 UV 和法向量，才能正确响应光照和纹理的设置。
考虑到这些，觉得先看一下源码比较好，也许直接改库更方便。
源码：https://github.com/mrdoob/three.js/blob/master/src/geometries/CylinderGeometry.js

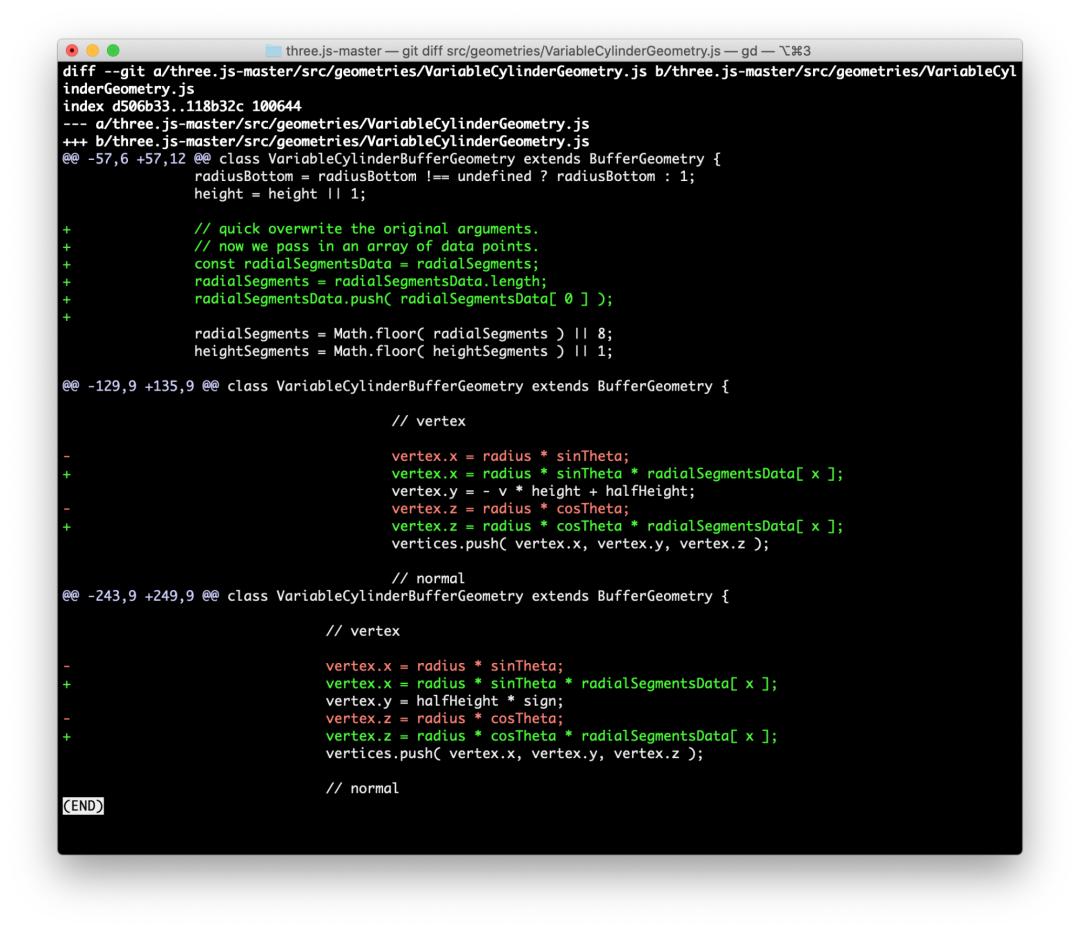

将这个 CylinderGeometry 拷贝一份，做成我们自己的 VariableCylinderGeometry。事实证明，只需要修改 7 行，就达到目的了……
想起了福特和斯坦门茨的那个广为流传的段子：画一根线，只要一美元；知道在哪里画这根线，值 9999 美元。
比较好的方法，可能是从模组级别集成 THREE，然后自己派生出这个可变多面柱的类。由于对前端工程不熟悉，一看到近年的各种框架和 import 就头大。于是选择了魔改路线，直接侵入式地做了需要的修改，然后重新 build 一个 THREE 嵌在项目里面。

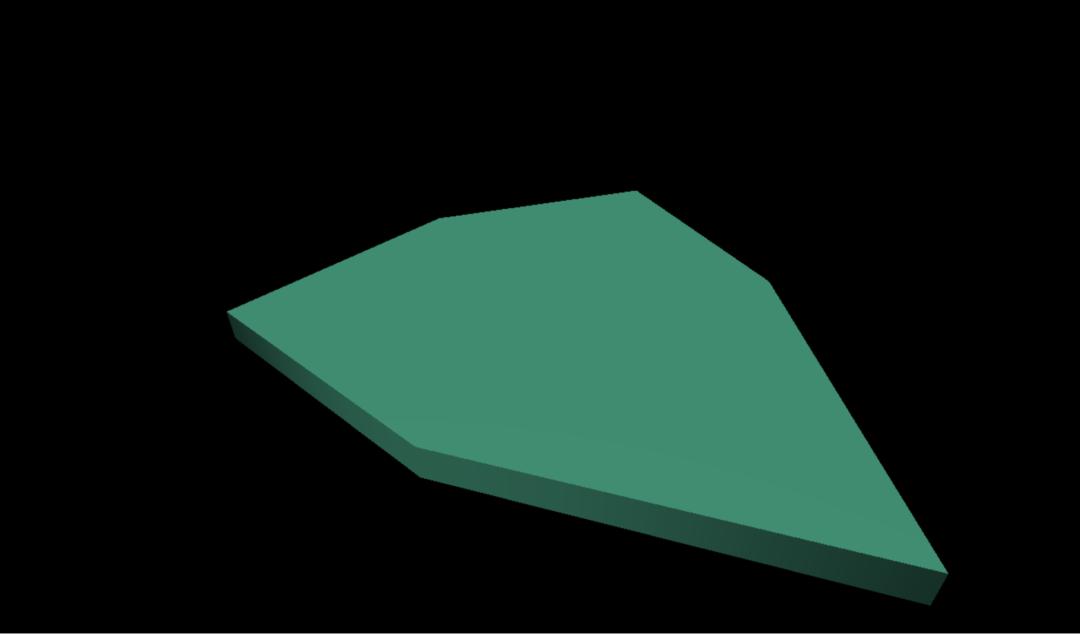

导入魔改版的THREE，将 HelloCube 改一下，得到了多面柱：
接下来比较重要的部分就是蛛网了。计算核心还是极座标变换。得到关键点后，放入一个 Geometry，再通过 THREE.Line 这个辅助工具，转化成可渲染的图形。注意 THREE.Line 的地位和 THREE.Mesh 是类似的。而 Geometry 中，有点和面，但是没有线。
蛛网的大致效果如下。
其实更直接的原因是，在 3D 的世界中，一切本来就是黑的。因为有了光、有了物体，而光照到物体上，我们才看到不同的颜色。哪怕是背景，也是如此。如果用户看到的不是黑色，说明有东西在那，它反光。
所以，我们需要在所有的物件下面（-y 的区域），加一个白色的面，作为衬底。

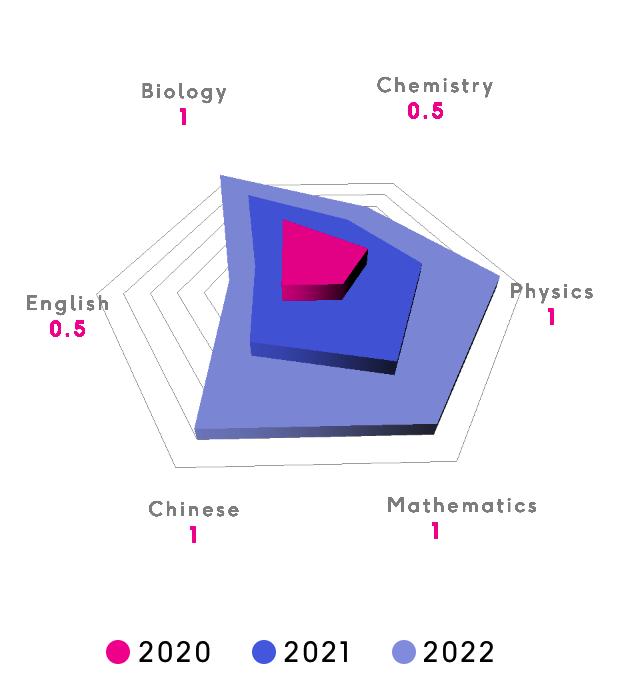

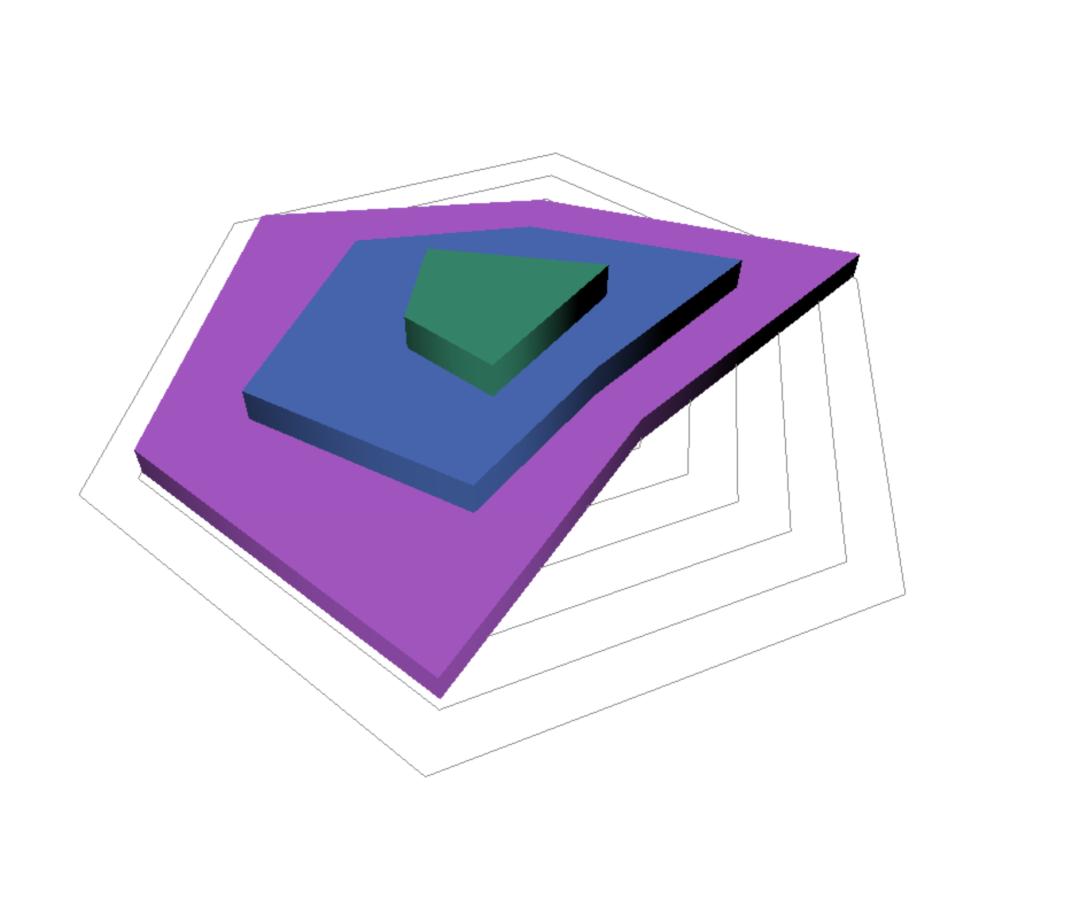

把以上物件组合在一起，就得到第一个原型了。
它比较适合数据点在各个维度都单调递增的场景。比如，用来描述一个同学的成绩，每个轴代表一个学科，每个多面柱代表一个年份。随着努力学习，他成绩越来越好，就是这样的感觉。如果不满足这个单调递增，则效果是很奇怪的，下层的柱子，可能有一部分 “陷入” 上层的柱子中。
覆盘
—
时间开销：
•调研：10%
•入门 THREE：20%
•Hacking prototype：30%
•调整细节：40%

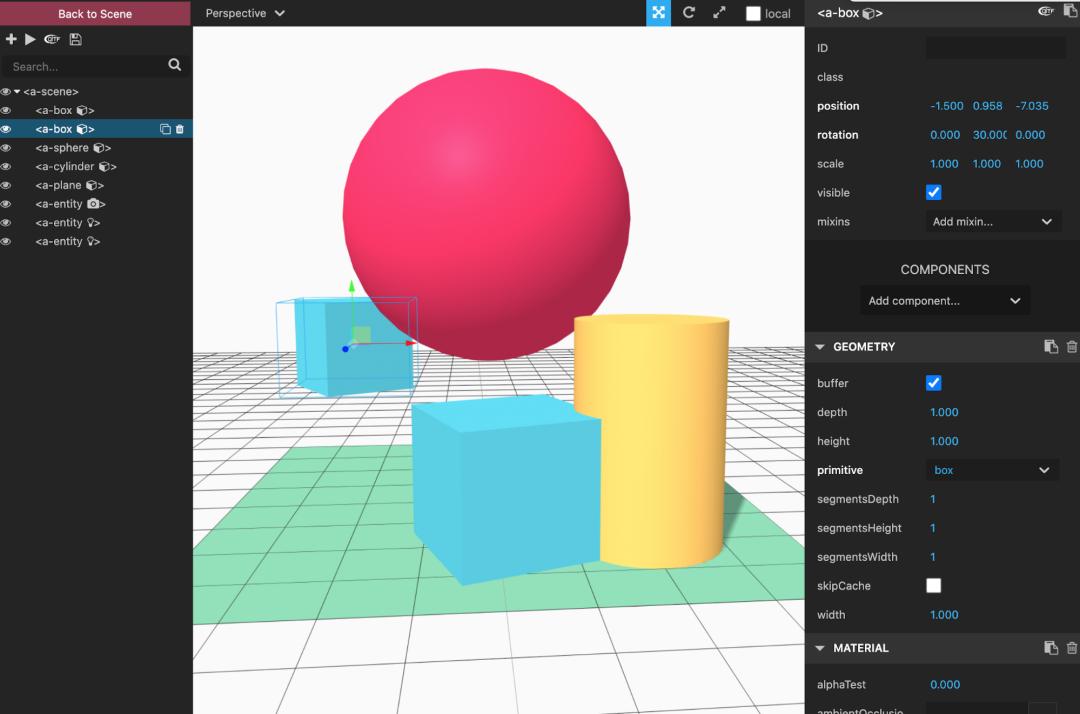

其中，调研阶段考虑了 aframe 和 THREE 两个库。aframe 是基于 THREE 的一套 declarative 语言。通过 HTML 元素，来生成 3D 的物件。如果是简单的图形，用 aframe 确实很方便。经过几年的发展，它有了一个强大的社区，其中有不少参考项目。另外，还内置一个所见即所得（WYSIWYG）的编辑器，对于调整细节非常方便。
对于稍微复杂的项目，可以通过建模软件，如 Maya 建立模型，再导入 aframe，利用前端技术做交互。这样开发者不需要有关于 3D 图形的知识，只需要复用 DOM 交互的经验即可，可以满足快速开发的需求。
不过，当图形是数据驱动生成的时候，发现 aframe 就有点差强人意了。程序化地修改，可以比较方便完成的是：
•平移
•缩放
•旋转
•组合
如果要改变一个形状本身，比如这次我们需要的可变多面体，aframe 就需要一个 custom model。而 custom model 是用 THREE 写的…… 所以结果是，不如直接学习 THREE 好了。
这是前期调研走的一点弯路。该来的迟早会来，怎么也挡不住。不过好在 THREE 的封装已经极其方便，相比十年前学习OpenGL，已经快了很多。由于都是在前端，可以综合使用 WebGL 和 DOM 两种技术，利用浮层实现假 3D 的效果，也能省下不少时间。如果放在古时候，到这会可能才把 Hello Cube 搞定……
CREDIT
—
排版：Bee
完
—
